Как контролировать состояние тепловой изоляции

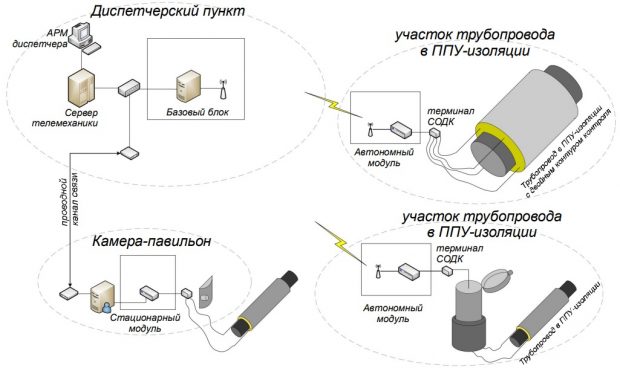

Простейшая схема СОДК

Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. Мы уже говорили ранее в одной статье про проектирование системы оперативно дистанционного контроля, но настало время освежить эту информацию и напомнить, что такое СОДК и все что касается этой системы.

СОДК – сокращенное название системы оперативного дистанционного контроля, которая предназначена для контроля состояния пенополиуретановой (ППУ) изоляции стальных трубопроводов. Современные тепловые сети чаще всего используют стальные трубы в ППУ изоляции. Главная особенность таких труб заключается в том, что в слое ППУ изоляции находится оголённый медный провод, выполняющий роль сигнального провода, который сигнализирует о намокании изоляции в том или ином месте трубопровода при возникновении повреждения. Такая система очень важна в современное время, т.к. значительно сокращает время на поиски повреждения в наших городах и значительно упрощает проведение ремонтных работ.

Одних проводов в ППУ изоляции недостаточно для контроля намоканий, поэтому в систему оперативного дистанционного контроля включаются также следующие основные элементы:

— сигнальные проводники в изолируемом слое трубопроводов, проходящие по всей длине стального трубопровода в ППУ изоляции;

— коммутационные терминалы разных вариантов исполнений, служащие для подключения приборов контроля к сигнальным проводникам;

— соединительные кабели (или готовые комплекты удлинения проводов для подключения СОДК);

— переносной детектор повреждений (или бывает еще стационарный работающий от электрической сети при наличии напряжение 220В), который определяет состояние изоляции ППУ трубопровода;

— элементы системы диспетчеризации и программного обеспечения, служащие для передачи информации в диспетчерские посредством GSM систем;

— наземные и настенные коверы (ударение на “О”), необходимые для защиты терминалов, расположенных в коверах;

— инструменты и расходные материалы для монтажа системы СОДК.

Выбор вида приборов контроля для проектируемого участка производиться исходя из возможности подвода (наличия) напряжения 220В к проектируемому участку на все время эксплуатации трубопровода. Если же на проектируемом участке подобный объект отсутствует, то контроль влажности изоляции трубопровода предполагается осуществлять переносным детектором повреждений, подключая его к коммутационным терминалам марки «КТ-11» или другим в зависимости от ситуации.

Выбор количества приборов определяется исходя из протяженности участка тепловой сети и в случае протяженной трассы возникает необходимость разбиения ее на независимые участки контрольных точек (смотри ГОСТ 56380-2015).

Определение места неисправности системы ОДК (увлажнение или обрыв сигнального проводника) осуществляется локатором повреждений, который представляет собой переносной импульсный рефлектометр.

Для подключения переносного локатора повреждений используют переходное устройство ПКУ-2.

Контрольные точки предназначены для доступа к сигнальным проводам эксплуатационного персонала с целью определения состояния трубопровода.

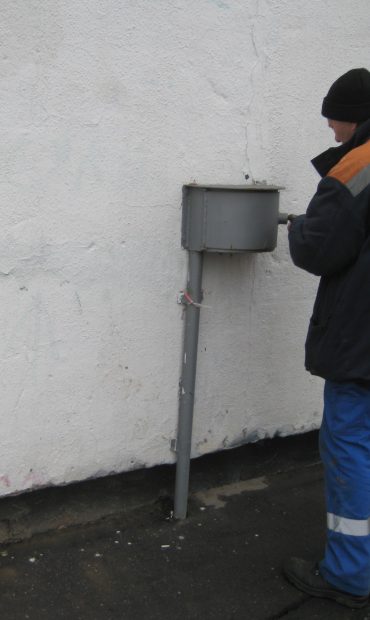

Настенный ковер снаружи

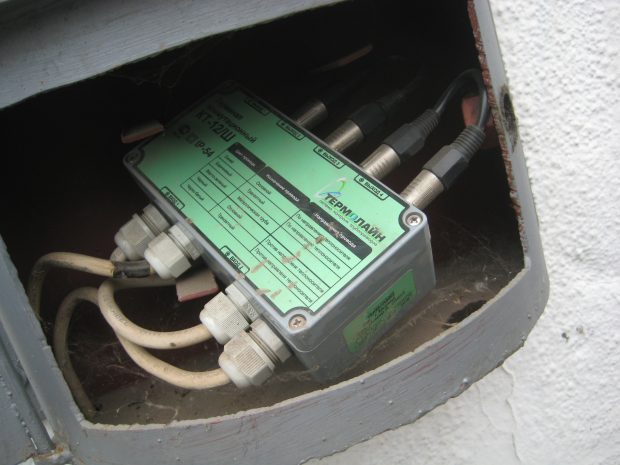

Настенный ковер внутри

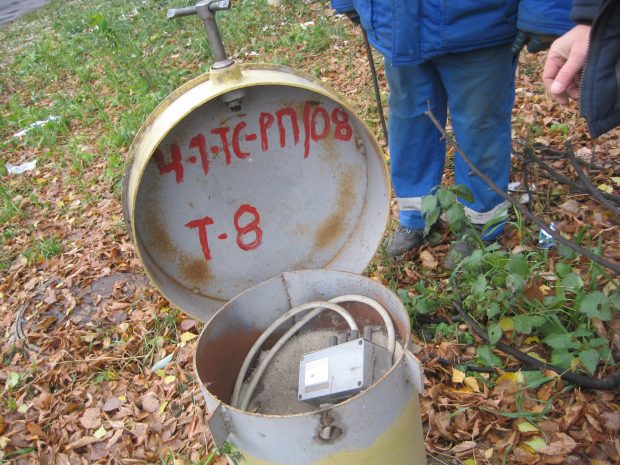

Наземный ковер

В состав контрольной точки входит:

— элемент трубопровода с кабелем вывода;

— соединительный кабель;

— коммутационный терминал;

— ковер наземный или ковер настенный.

Надеюсь более-менее доступно объяснил. Для разработки системы СОДК необходимо обращаться к грамотным специалистам.
