П-образный компенсатор

П-образный компенсатор ППУ

Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. В этой статье Вы узнаете, что такое П-образный компенсатор, а также по какой формуле рассчитать П-образный компенсатор. Узнаете, как выполнить расчет П-образного компенсатора и поймете, что такое растяжка П-образного компенсатора.

Широкое применение при монтаже тепловых сетей с трубопрово­дами нашли П-образные компенса­торы. П-образный компенсатор – это участок трассы тепловой сети, изготовленный из отводов и прямых участков труб, соединенных при помощи электродуговой сварки. Более простым языком, П-образные компенсаторы – это гибкие компенсаторы, которые при температурном расширении двигаются, тем самым совершая поглощение осевых нагрузок при его движении. Диаметр, толщина стенки, и марка стали труб для гибких компенсаторов должны быть такие же, как и для трубопроводов основных участков. Расположение П-образных компенсаторов при монтаже рекомендуется принимать горизон­тальное.

Для компенсации тепловых удлинений трубопроводов применяются сальниковые компенсаторы, сильфонные компенсаторы, гибкие П-образные компенсаторы, а также используются повороты трассы (самокомпенсация).

Применение П-образного компенсатора позволяет так же более живучей проектировать трассу тепловой сети, так как лишь на углах поворотах трассы тепловой сети можно менять уклоны трубопроводов при построении продольного профиля. Правило простое — чем больше углов поворотов, тем проще строить профиль тепловой сети и тем самым можно регулировать уровень заложения трубы. Допустим, если бы вся трасса была длиной 1 км без углов поворотов с применением сальниковых компенсаторов и неподвижных опор, и начальное заглубление трассы тепловой сети от поверхности земли было 1 метр, то на конце 1 км участка даже с минимальным уклоном в 0,002 вполне могла оказаться глубина заложения в 5 метров от поверхности земли. Все индивидуально от рельефа земной поверхности, а также от количества и глубины залегания пересекаемых тепловой сетью инженерных коммуникаций. В любом случае применение П-образного компенсатора намного эффективнее.

Согласно правилам Госгортехнадзора, в качестве компенса­торов допускается применение:

а) гибких П-образных, лирообразных и других нормально изогну­тых труб того же назначения и качества, что и на прямых участках, — для трубопроводов всех категорий;

б) нормально изогнутых отводов при условии, что радиус сгиба труб при изготовлении компенсаторов должен быть не менее 3, 5 номинального наружного диаметра труб; также допускается применение крутоизогнутых отводов;

в) сварных секторных отводов – для трубопроводов тепловых сетей диаметром свыше 450 мм.

Устройство П-образного компенсатора

Все части П-образных компенсаторов соединяются сваркой. Установка П-образных компенсаторов выполняется так, чтобы его ось симметрии была сдвинута от проектного положения на 1/4 компенсирующей способности ком­пенсатора в сторону той неподвижной опоры, между которой и компен­сатором все стыки должны быть сварены в первую очередь. У другой неподвижной опоры остается несваренным один стык с расстоянием между кромками в соответствии с проектной величиной растяжки компенсатора. Стяжка производится стяжными болтами или другими приспособлениями. Подвижные опоры устанавливаются на расстоя­нии, равном двум-трем диаметрам трубы, считая от качала гнутья отводов (посередине прямых участков П-образного компенсатора, но не под сварными стыками). Расчет П-образного компенсатора стальных труб онлайн и опре­деление напряжений в их опасных сечениях производятся по форму­лам и номограммам (см. рисунки и таблицы ниже).

Вспомогательные номограммы для расчета П-образных компенсаторов с гнутыми отводами

а – номограмма для расчета П-образного компенсатора для Ду = 50, 70, 80, 100 мм

б — номограмма для расчета П-образного компенсатора для Ду = 125, 150, 175, 200 мм

в — номограмма для расчета П-образного компенсатора для Ду = 250, 300, 350, 400 мм

Вспомогательные номограммы для расчета самокомпенсации тепловых удлинений

а – номограмма для определения напряжений изгиба в сечении А Г-образных компенсаторов;

б – номограмма для определения напряжений изгиба в сечении А Z-образных компенсаторов;

в – номограмма для определения размеров Z-образных компенсаторов.

Пример расчета П-образного компенсатора по номограммам

Пример 1. Определить напряжение в наиболее нагруженном сечении А при следующих данных: Dy = 200 мм; l1 = 10 м; l2 = 30 м; а = 00; Δt = 173 0C.

Решение: n = 30/10 = 3.

По номограмме (рис. а) находим бА1 = 3,1 кгс/см2 (0,3 МПа) при Δt = 10C),

тогда бА = 3,1 * 173 = 536 кгс/см2 (53,6 МПа).

Пример 2. Определить длину плеча компенсатора l при следующих данных: воспринимаемое удлинение Δ = 14 см, наружный диаметр трубы Dн = 159 мм, длина короткого параллельного плеча компенсатора l1 = 15 м.

Ответ: l = 1,8 м.

Ход решение по номограмме (рис. в) показан стрелками.

Примечание. Номограмма составлена при биз = 80 МПа (800 кгс/см2).

Компенсирующие плечи Г-образных участков трубопроводов с разными плечами без учета влияние гнутого отвода

Минимальная длина l, м, компенсирующих плеч Г-образных участков трубопроводов с равными плечами (см. рисунок выше)

Диаметр

трубопровода

Dy, мм

Угол а

00

300

600

100

1,7 3

6,5

125

2,2

3,7

8

150

2,6 4,5 9,6
200 3,5 6

13

250

4,5 7,5 16,5
300 5,5 9

20

350

6 10,5 22,5
400 7 12

25,5

450

8 14 29
500 9 15

32

Примечания:

  1. Расчетная температура наружного воздуха принята Tн.в. = — 300С;
  2. Продольное изгибающее компенсационное напряжение принято аНК = 80 МПа;
  3. Прокладка воздушная и канальная.

Номограмма для определения длин каналов на поворотах трассы при бесканальной прокладке (для угла 900)

Значения х при L и L1 для номограммы (см. выше)

Технические требования к П-образным компенсаторам

Основные требования аналогичны требования к сальниковым компенсаторам из статьи «Сальниковые компенсаторы».

П-образный компенсатор теплотрассы, как и другие компенсаторы изготовляются из тех же труб, что и трубопроводы тепловых сетей, на параметры теплоносителя, указанные в проекте, и испытываются совместно с трубопроводами тепловых сетей. П-образные компенсаторы допускается применять при любых способах прокладки и параметрах теплоносителя.

Для увеличения компенсирующей способности П-образного компенсатора и снижения компенсационных напряжений в трубопроводе в проектах, как правило, предусматривается предварительная растяжка П-образного компенсатора в размере 50% теплового удлинения (при t ˂ 2500С). Таким образом, расчетное тепловое удлинение участка определяется по формуле (мм):

ΔL расч. = 0,5 * Δl

Величина теплового удлинения трубопровода определяется по формуле (мм):

Δl = а*L*(t1 – t2)

а – Коэффициент линейного расширения углеродистых трубных сталей, мм/м*0С;

L – Длина рассматриваемого участка трубопровода, м;

t1 – максимальная температура стенки трубы, принимаемая равной максимальной температуре теплоносителя, 0С;

t2 – минимальная температура стенки трубы, принимаемая равной расчётной температуре наружного воздуха для отопления (t2 = tн.о.).

Коэффициенты линейного расширения трубных сталей а и модуль упругости Е

Температура стенки трубы, 0С

a*10-2, мм/м*0С

Е*106, кгс/см2

20

1,18

2,05

75

1,20 1,99

100

1,22

1,975

125 1,24

1,95

150

1,25 1,93

175

1,27 1,915

200

1,28 1,875

225

1,30 1,847
250 1,31

1,82

275 1,32

1,79

300 1,34

1,755

325 1,35

1,727

Если П-образный компенсатор расположен не посередине участка, а смещен в сторону одной из неподвижных опор, значение силы упругой деформации и напряжения по сравнению с компенсатором, расположенным посередине, увеличивается примерно на 20-40%.

Монтаж П-образного компенсатора

Непосредственно перед сборкой и сваркой труб П-образного компенсатора необходимо произвести визуальный осмотр каждого участка трубы на отсутствие в ней посторонних предметов и мусора. Подвижные опоры трубопроводов компенсатора должны прилегать к опорным поверхностям конструкций без зазора и перекоса и отступать от сварных стыков на длину не менее диаметра трубопровода.

Уклон труб должен быть не менее минимально допустимого по СНиП 2.04.07-86.

Растяжка П-образного компенсатора выполняется после окончания монтажа трубопровода, контроля качества сварных стыков (кроме замыкающих стыков, используемых для натяжения) и закрепления конструкций неподвижных опор. Растяжка П-образного компенсатора должна быть произведена на величину, указанную в рабочих чертежах, с учетом поправки на температуру наружного воздуха при сварке замыкающих стыков (рис. 17). Растяжку компенсатора необходимо выполнять на стыках, расположенных на расстоянии не менее 20 и не более 40 диаметров от оси симметрии компенсатора, с помощью стяжных болтов-устройств, если другие требования не обоснованы проектом. На участке трубопровода между стыками, используемыми для растяжки компенсаторов, не следует производить предварительные смешения опор и подвесок, не предусмотренные проектом (рабочим проектом). Испытания компенсаторов после монтажа производятся совместно с трубопроводами на расчетные давления, предусмотренные проектом. О проведении растяжки компенсаторов следует составить акт на растяжку компенсаторов по форме, приведенной ниже.

Акт растяжки компенсаторов

Организация строительной площадки, участков работ и рабочих мест должна обеспечивать безопасность труда работающих на всех этапах выполнения работ. На работы, указанные в приказе организации, до их начала оформляется наряд-допуск с регистрацией в журнале учета.

Монтажная растяжка П-образного компенсатора в ППУ изоляции на опорах

Выполним расчет П-образного компенсатора стальных труб и нам поможет программа расчета П-образного компенсатора от организации ООО “НТП Трубопровод” под названием “СТАРТ-ПРОФ”, которая выполняет прочностные расчеты трубопроводов различного назначения.

Если же вы искали в интернете расчет П-образного компенсатора стальных труб онлайн и находили какие-то программы помимо программы “СТАРТ”, то пишите в комментариях, обсудим их. А если Вам необходимо выполнить расчет в программе СТАРТ, то пишите на электронную почту worldengineer77@gmail.com и ознакомьтесь с услугами.

Монтажная растяжка производится для уменьшения нагрузок на опоры и оборудование, перемещений и напряжений от всех воздействий в рабочем состоянии. При этом нагрузки на опоры и оборудование, перемещения и напряжений в холодном состоянии возрастают. Монтажная растяжка никак не влияет на размах напряжений между рабочим и холодным состоянием, он остается практически неизменным. Т.е. монтажная растяжка не позволит увеличить выносливость трубопровода (циклическую прочность).

Монтажная растяжка задается в точке. Представить себе это можно так: из трубы вырезается участок длиной dL, а затем торцы трубопровода с усилием стягиваются и свариваются. Монтажная растяжка (dL) измеряется в единицах длины.

Рассмотрим применение монтажной растяжки на примере П-образного компенсатора. Итак, выполним расчет растяжки П-образного компенсатора при следующих данных:

— максимальная температура теплоносителя 1300С;

— расчетная температура наружного воздуха (- 200С);

— Ду219х6 в мин. ватной изоляции на скользящих опорах;

— длина прямых участков до вылета компенсатора 10 м;

— длина вылета компенсатора, и спинка компенсатора по 2 м;

— расстояние между неподвижными опорами 22 м.

Без растяжки нагрузки в рабочем состоянии существенно больше нагрузок в холодном состоянии.

Сравнение рабочего и холодного режима П-образного компенсатора перед растяжкой

Для того, чтобы оценить величину необходимой монтажной растяжки есть два способа:

  1. Посчитать температурной удлинение трубопровода dL = alfa * dT * L = 1,25*10-2 * (130 + 20) * 22 = 1,25*10-2 * 150 * 22 м * 50% = 41,25 мм * 50% = 20,6 мм (см. формулу и коэффициенты выше).
  2. Задать осевой сильфонный компенсатор в нулевой эффективной площадью и большой податливостью рядом в П-образным компенсатором. Если осевую деформацию компенсатора поделить пополам — мы получим более точную величину необходимой монтажной 50%-ной растяжки dL = 33,19 * 50% = 16,595 мм.

Установка сильфонного компенсатора для расчета растяжки компенсатора

Затем полученную величину монтажной растяжки можно задать либо в один узел слева или справа от компенсатора. Но в этом случае, за счет различной работы сил трения опор, находящихся на компенсаторе (узел 8) мы получим немного несимметричные результаты. Чтобы получить симметричные результаты — можно задать две растяжки одновременно слева и справа от компенсатора dL = 16,595 мм / 2 = 8,29 мм.

Задание растяжки компенсатора и сравнение результатов расчета рабочего и холодного режима

Нагрузки в рабочем и холодном состояниях можно сказать, что выравниваются, по сравнению что было в самом начале для «рабочего» и «холодного» режима работы.

Вот такой вот расчет П-образного компенсатора.

Ниже приведены различные серии в которых приведены П-образные компенсаторы для тепловых сетей в которых указаны размеры П-образного компенсатора, величина растяжки П-образных компенсаторов.

Серия 4.904-66 Прокладка трубопроводов водяных тепловых сетей в непроходных каналах (выпуск 1, 2)

Ниже представлены параметры и характеристики для Ду25-Ду125 и Ду400-Ду800.

При разработке приняты следующие исходные данные:

а) условное давление Py 16 кгс/см2 (избыточное) (1,6 МПа);

б) максимальная температура воды 150 0С для подающего трубопровода, а для обратного трубопровода – 700С;

в) расчетная температура наружного воздуха (средняя наиболее холодной пятидневки) – 300С.

Рабочие чертежи, приведенные в серии 4.904-66 принимаются при проектировании и строительстве двухтрубных тепловых сетей при их прокладке в непроходных каналах, и для соответствующих участков при бесканальной прокладке.

Компенсирующая способность П-образного компенсатора для труб Ду25-Ду125 мм определена по номограммам для расчета П-образных компенсаторов с гнутыми отводами. Компенсирующая способность П-образных компенсаторов для труб Ду150-Ду350 мм, Ду400-Ду800 мм (независимо от конструкции отводов) определена по номограммам для расчета П-образных компенсаторов со сварными отводами. Номограммы для расчета приведены в «Справочнике проектировщика. Проектирование тепловых сетей», разработанном институтом «Теплоэлектропроект» и выпущенном Стройиздатом 1965.

Максимальное расстояние между неподвижными опорами на участках самокомпенсации за счет углов поворотов 900 следует принимать:

— для труб Ду25-Ду32 мм – 30 м;

— для труб Ду40-Ду50 мм – 36 м;

— для труб Ду70 мм – 42 м;

— для труб Ду80-Ду100 мм – 48 м;

— для труб Ду125 мм – 54 м;

— для труб Ду150-Ду175 мм – 60 м;

— для труб Ду200-Ду300 мм – 72 м;

— для труб Ду350 мм – 84 м;

— для труб Ду400-Ду500 мм – не более 100 м;

— для труб Ду600-Ду800 мм – не боле 120 м.

При этом максимальное расстояние от угла поворота до неподвижной опоры должен быть не более указанных на рабочих чертежах и определенных, исходя из габаритов строительных конструкций углов поворотов.

Максимальное расстояние между неподвижными опорами на прямых участках трубопроводов допускается принимать по таблице.

Условный

проход

трубы

Ду, мм

Максимальное расстояние между неподвижными опорами, м
Компенсаторы сальниковые с компенсирующей способностью, мм

Компенсаторы П-образные

200

250

400

25

50

32

50

40

60

50

60
70

70

80

80

100 85

80

125 85

90

150

85 100

175

85 100

200

65 150 120
250 65 150

120

300 65 150

120

350 65 150

140



Условный

проход

трубы

Ду, мм

Максимальное расстояние между неподвижными опорами, м

Компенсаторы сальниковые с компенсирующей способностью, мм

Компенсаторы П-образные

300

500

400, 450

100

160

160

500

180

600, 700, 800

200

Таблица размеры П-образного компенсатора в зависимости от длины вылета плеча

Диаметр и

толщина

стенки,

мм

Расстояния для П-образного компенсатора, мм
А Б

вылет

В

(Г+А)

Г Д Е Ж

З

32х2,5

280 1650 1325 1045 1605 3100 3100 4200
38х2,5 280 1650 1325 1045 1605 3100 3100

4200

45х2,5

280 1650 1325 1045 1605 3100 3100 4200
57х3 280 2250 1325 1045 1605 3100 3700

4200

76х3

280 2250 1325 1045 1605 3100 3700 4200
89х3,5 280 2250 1325 1045 1605 3100 3700

4200

108х4

400 3150 2400 2000 2800 4300 4900 5400
133х4,5 400 3150 2400 2000 2800 4300 4900

5400

159х4,5

400 3150 2400 2000 2800 4300 4900 5400
194х8 540 3000 2400 1860 2940 4300 4900

5400

219х7

540 3000 2400 1860 2940 4300 4900 5400
273х7 540 3000 2400 1860 2940 4300 4900

5400

194х8

540 6000 2400 1860 2940 4300 7900 5400
219х7 540 6000 2400 1860 2940 4300 7900

5400

273х7

540 6000 2400 1860 2940 4300 7900 5400
325х8 660 6000 3300 2640 3960 5060 7760

7200

377х9

660 6000 3300 2640 3960 5060 7760 7200
426х6 660 6000 3300 2640 3960 5560 8260

7200

426х6

1160 7200 3900 2740 5060 6760 10060 8400
480х6 1160 7200 3960 2800 5000 6760 10060

8400

530х6

1100 7200 3900 2800 5000 6760 10060 8400
630х7 1500 6125 4850 3350 6850 8660 9700

10800

Размеры П-образного компенсатора

Характеристика П-образного компенсатора

Диаметр и

толщина

стенки,

мм

Трубопровод Компенсирующая

способность

П-образного

компенсатора при

предварительной

растяжке на 50%, мм

Предварительная

растяжка

компенсатора, мм

Расстояние между

неподвижными

опорами, м

32х2,5

подающий

235 177 50
обратный 193 96

50

38х2,5

подающий

205 102 50
обратный 167 83

50

45х2,5

подающий

180 90 60
обратный 145 72

60

57х3

подающий

224 112 60
обратный 176 88

60

76х3

подающий

175 87 70
обратный 140 70

70

89х3,5

подающий

150 75 80
обратный 120 60

80

108х4

подающий

270 135 80
обратный 225 112

80

133х4,5

подающий

225 112 90
обратный 189 92

90

159х4,5

подающий

190 95 84
обратный 150 75

84

194х8

подающий

150 75 66
обратный 115 57

66

219х7

подающий

140 70 62
обратный 110 55

62

273х7

подающий

110 55 49
обратный 85 42

49

194х8

(вылет 6 м)

подающий

385 192 100
обратный 335 161

100

219х7

(вылет 6 м)

подающий

355 177 120
обратный 300 150

120

273х7

(вылет 6 м)

подающий

290 55 120
обратный 245 42

120

325х8

подающий

285 142 120
обратный 240 120

120

377х9

подающий

250 125 110
обратный 210 105

110

При расчетной температуре наружного воздуха tн = — 300 С

426х6

снаружи (П/О)

220 110 / 70 98
внутри (П/О) 190 95 / 80

85

426х6

(вылет 7,2 м)

снаружи (П/О)

530 165 / 90 147
внутри (П/О) 250 125 / 120

111

480х6

снаружи (П/О)

280 140 / 80 125
внутри (П/О) 220 110 / 100

98

530х6

снаружи (П/О)

260 130 / 75 115
внутри (П/О) 210 105 / 100

94

630х7

снаружи (П/О)

220 110 50 98
внутри (П/О) 140 70 / 80

76

ВМ-ТС-5-77 Вспомогательный материал для проектирования «СОЮЗХИМСТРОЙНИИПРОЕКТ»

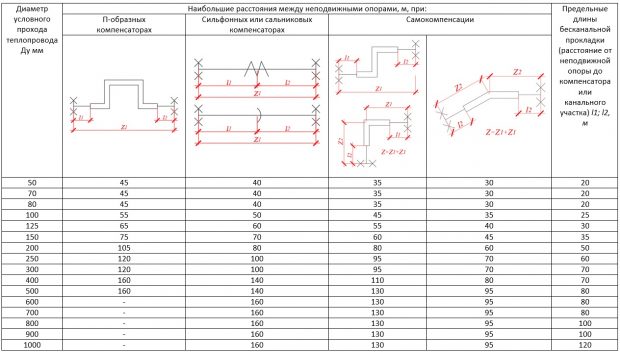

Для основных типов прокладки тепловых сетей расстояния между неподвижными опорами могут приниматься по таблице.

Предельные расстояние между неподвижными опорами (НО), м

Условный

диаметр

трубы

Ду, мм

Вода

Py 16

T≤1500 C

Пар

Py 13

Т≤ 3000 C

От неподвижной опоры

до угла 900

При П-образных и волнистых компенсаторах

При угловых компенсаторах

25

50 50 30
32 50 50

30

40

60 60 36
50 60 60

36

65

70 70 42

80

80 80 48

100

80 80

48

125

90 90 54
150 100 90

60

200

120 100 72
250 120 100

72

300

120 100 72
350 140 120

84

400

160 140 100
450 160 140

100

500

180 160 100
600 200 160

120

700

200 160 120
800 200 160

120

900

200 160 120
1000 200 160

120

1200

200 160 120
1400 200 160

120

При сальниковых компенсаторах

100

70 50

125

70 50
150 80

60

200

80 60
250 100

60

300

100 60
400 140

80

450

140 80
500 140

80

600

160 80
700 160

80

800

160 80
900 160

80

1000

160 80
1200 160

80

1400

160

80

Щекин Р.В. в Справочнике по теплоснабжению и вентиляции (издание 4-е, переработанное и дополненное 1976 г.) Книга 1 предлагает расстояние между неподвижными опорами трубопроводов с П-образными компенсаторами и с сальниковыми компенсаторами:

Примечание. Расстояние между неподвижными опорами трубопроводов на участках самокомпенсации рекомендуется принимать не более 60% от указанных для П-образных компенсаторов.

Вот плавно добрались к альбому 1988 года от проектного института «МОСИНЖПРОЕКТ» СК-3303-87 Конструктивные решения двухтрубных тепловых сетей с пенополиуретановой изоляцией диаметром Ду50-Ду1000 мм.

В альбоме разработаны типовые решения бесканальной прокладки и канальной прокладки двухтрубных тепловых с применением труб, изолированных пенополиуретаном (ППУ изоляцией), диаметром от 50 до 1000 мм. Разработанные типовые решения применимы для тепловых сетей с рабочим давлением Рраб. ≤ 1,6 МПа (16 кгс/см2) и расчетной температуре теплоносителя 1350С (кратковременная пиковая температура Тмах ≤ 1500С).

Для уменьшения размеров П-образных компенсаторов и компенсационных напряжений в трубах следует использовать предварительную растяжку компенсаторов на 50% расчетного удлинения.

При канальной прокладке теплопроводов расстояния между неподвижными и скользящими опорами, размеры гибких компенсаторов, длин самокомпенсации при поворотах и компенсационные напряжения в трубах определяются по аналогии с канальной прокладкой тепловых сетей с другими видами теплоизоляций.

Расстояния между неподвижными опорами при бесканальной прокладке тепловых сетей, а также наибольшие длины участков бесканальной прокладки не должны превышать величины, указанных в таблице.

Расстояния между неподвижными опорами при бесканальной прокладке тепловых сетей

Поворотные участки трассы, используемые при прокладке теплопроводов без предварительного напряжения для компенсации температурных перемещений, и ниши П-образных компенсаторов для обеспечения поперечных перемещений теплопроводов выполняется в каналах на песчаном основании. В таблице и в альбоме представлено именно такое решение, когда П-образные компенсаторы выполнены в каналах. Но с 2000 годов уже П-образные компенсаторы выполняют как в каналах, так и бесканально, так же частично в канале и частично бесканально, все индивидуально.

П-образные компенсаторы и Z-образные компенсаторы должны, как правило, размещаться в середине компенсационного участка. При несимметричном расположении длины плеч должны иметь соотношение не более 1,6.

Г-образный компенсатор с различными длинами плеч, длина меньшего плеча должна быть не менее длины канального участка, необходимого для компенсации тепловых перемещений и составлять не менее 25% расстояния между неподвижными опорами.

В альбоме для тепловой изоляции труб приняты следующие расчетные данные:

— плотность пенополиуретана не более 70 кг/м3;

— плотность на сжатие 3 кгс/см2;

— коэффициент теплопроводности 0,27 Вт/м*К.

Расчет гибких компенсаторов и участков естественной компенсации на температурные воздействия при бесканальной прокладке произведены в соответствии с “Указания по проектированию и строительству тепловых сетей способом прокладки с изоляцией из битумоперлита” РСН 176-70 Госстроя УССР для теплопроводов с расчетной температурой теплоносителя 1500С при допускаемом изгибающем компенсационном напряжении [бн.к.] = 1000 кг/см2, модуле упругости трубной стали при расчетной температуре 1,93 кг/см2 и 1,25*10-2 мм/м*0С.

Для бесканальных прокладок силы трения трубопроводов о грунт, а также предельные длины участков определены из условия грунта засыпки над верхом труб 0,7-1,5 м, что соответствует оптимальным условиям прокладки тепловых сетей при удельном весе грунта γ = 1,8 т/м3 и угле внутреннего трения ϕ = 26 – 300.

Сила трения трубопроводов о грунт рассчитана по формуле:

Ртр. = Кл * f * π * q * Д1    1,2 Д1; т/п.м.

Кл – эмпирический коэффициент, равный 0,35;

f – коэффициент трения, равный 0,6;

q – средняя интенсивность давления грунта на трубопровод с учетом коэффициента давления, равным 1,2;

Д1 – наружный диаметр трубопровода (по изоляции).

Сила трения на участках канальной прокладки определены по формулам, при этом коэффициент трения для трубопроводов, уложенных на опоры, принят равным 0,3, а для трубопроводов, уложенных на песчаную подушку – 0,5.

Величины сил трения на 1 п.м. трубопровода приведены в документе СК 3303-87-69.

Правила пользования к номограммам для расчета П-образных компенсаторов при бесканальной прокладке

Номограммы построены для двух случаев:

1) без предварительной растяжки компенсаторов;

2) с предварительной растяжкой компенсаторов на 50% расчетного теплового удлинения.

Схема П-образного компенсатора для монограмм

  1. Определение размеров П-образных компенсаторов. Если Вас интересовал вопрос – как найти размер П-образного компенсатора, то надеюсь удастся ответить на этот вопрос на основе этого примера.

Вылет компенсатора (Н) и размер его спинки (В) определяются по кривой номограммы для соответствующего диаметра труб и принятого соотношения В : Н в зависимости от расстояния между неподвижными опорами L.

Пример: Ду = 300 мм; В = 1,5Н; L = 74,5 м. Произведена предварительная растяжка компенсатора на 50% расчетного теплового удлинения.

По номограмме (см. ниже) для L = 74,5 м и Ду = 300 мм находим Н = 3,75 м, В = 5,62 м.

  1. Определение длин канальных участков (l), примыкающих к компенсатору

Длина канального участка определяется по кривой номограммы для соответствующего диаметра труб и принятого соотношения В : Н в зависимости от расстояния между неподвижными опорами L.

Пример: Ду = 500 мм; В = 1,5Н; L = 74,5 м. По номограмме для L = 74,5 м по кривой находим длину канального участка l = 1,18м (для компенсатора с предварительной растяжкой на 50% расчетных тепловых удлинений) и длину канального участка l = 2,66 м (для компенсатора без предварительной растяжки).

Номограмма для определения размеров П-образных компенсаторов (B = H) при бесканальной прокладке

Номограмма для определения размеров П-образных компенсаторов (B = 1,5 H) при бесканальной прокладке

Номограмма для определения канальных участков, примыкающим к П-образным компенсаторам (B = H, B = 1,5 H) при бесканальной прокладке

Определение сил упругой деформации (Р) в П-образном компенсаторе, а также определение длин канального участка для поворота трассы под прямым углом и под тупым углом смотри в конце альбома СК-3303-87 Конструктивные решения двухтрубных тепловых сетей с пенополиуретановой изоляцией диаметром Ду50-Ду1000 мм.

Надеюсь мне удалось объяснить, что такое П-образный компенсатор и выполнять расчет П-образного компенсатора. Если есть вопросы и необходим расчет в программе СТАРТ, то пишите на электронную почту worldengineer77@gmail.com.

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *
