Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. В этой статье поговорим про клапан захлопка и сравним, что лучше захлопка или задвижка 30ч6бр. Обратный клапан типа “Захлопка” устанавливается в промежуточных колодцах, на выпусках дренажа и систем опорожнения трубопроводов теплосети, для предотвращения попадания канализационных вод в теплофикационные камеры (в тепловые камеры) и продольный дренаж теплосети.

Диаметр обратного клапан типа “Захлопка” выбирается в зависимости от диаметра выпуска дренажа.

Альбом А-397-80 Конструкции тепловых сетей в г. Ленинграде. Рабочие чертежи начинаются с 32 страницы. Альбом представляет клапан захлопка для дренажного колодца на дренажном выпуске следующих диаметров Ду100, Ду150, Ду200, Ду250, Ду300. Если увидите в интернете клапан захлопка А 397 80, то знайте что он с этого альбома.

Согласно СП 124.13330.2012 Тепловые сети. Актуализированная редакция СНиП 41-02-2003 в п. 10.23 проектировщики тепловых сетей в регионах России предусматривают трубопроводы для спуска случайных вод приз приямка тепловых камер с клапаном типа “Захлопка”. Дренажные трубопроводы для спуска случайных вод между тепловой камерой и дренажных колодцем предусмотреть из стальных труб для возможности установки клапана типа “Захлопка” и проложить в футлярах с антикоррозийным покрытием.

Клапан захлопка Ду100

Клапан захлопка Ду100

Клапан захлопка Ду100

Как видно из чертежа автоматический клапан захлопка состоит из:

– корпус (1) – 1 шт.

– сетка (2) – 1 шт.

– прижимная планка (3) – 1 шт.

– захлопка (4) – 1 шт.

– болт М6х25.46.029 ГОСТ 7798-70 (6) – 2 шт.

– гайка М6.5.029 ГОСТ 5915-70 (7) – 2 шт.

– шайба М6.02.029 ГОСТ 11371-78 (8) – 2 шт.

– муфта МФ-100-Б ГОСТ 6942.28-69 (9) – 1 шт.

Пространство заделывается бетоном марки 100 ГОСТ 7473-76, а сама металлоконструкция окрашивается краской БТ-177 ГОСТ 5631-79.

Эти все материалы по ГОСТ давно устарели, их все надо актуализировать.

Клапан захлопка Ду100 и клапан захлопка Ду150 для стыковки дренажной трубы и самого клапана “Захлопка” используют муфту. ГОСТ 6942.28-69 Трубы чугунные канализационные и фасонные части к ним. Муфты. Конструкция и размеры – давно уже заменен на актуальную редакцию — ГОСТ 6942-98 Трубы чугунные канализационные и фасонные части к ним. Технические условия.

Муфта Мф-100 ГОСТ 6942-98

Конструкция муфты на автоматический клапан типа захлопка представлена на чертеже.

Муфта Мф-100 ГОСТ 6942-98

Муфта Мф-100 ГОСТ 6942-98

В ГОСТ 6942-98 размер длины мутфы отсутствует, поэтому я взял размер из старого ГОСТ, чтобы хоть было примерное понимание размеров муфты.

Условный проход Dу, мм

Длина L, мм

Масса, кг

50

140

1,3

100

150

2,7

150160

5,0

Как видите, в ГОСТ 6942-98 условный диаметр муфт только до 150 диаметра, поэтому для соединения дренажных труб Ду200, Ду250 и Ду300 и обратного клапана захлопка используют фланцы.

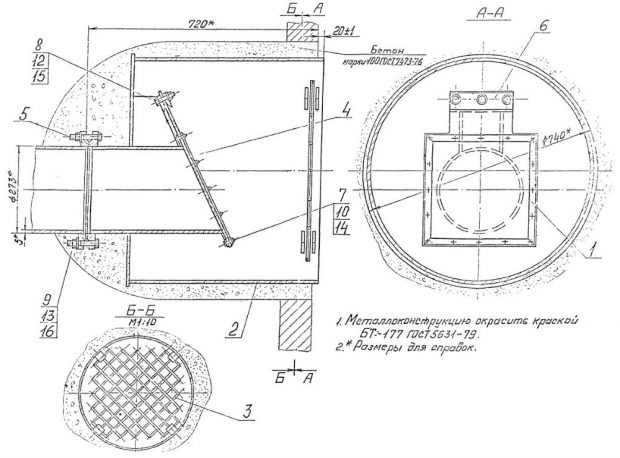

Клапан захлопка Ду250

Клапан захлопка Ду250

Клапан захлопка Ду250

Фланец находится со стороны дренажной трубы и фланец на конце клапана захлопки (не стоит забывать включать фланцы в спецификацию).

Для Ду200 – фланец 200-1 ГОСТ 1255-67

Для Ду250 – фланец 250-1 ГОСТ 1255-67

Для Ду300 – фланец 300-1 ГОСТ 1255-67

И в дополнении для крепления используются болты, гайки и шайбы, которые затем по чертежу бетонируются.

Находил в интернете чертежи Рижского отделения ОКП-ТС (ТЭП г. Рига 1962 г. – МЭ и Э СССР Теплоэлектропроект) — Автоматический клапан типа “захлопка” на дренажном выпуске, в котором стыковку клапана и дренажной трубы выполняют без муфт и фланцев, просто зазоры набивают смоляным канатом.

Задвижка 30ч6бр

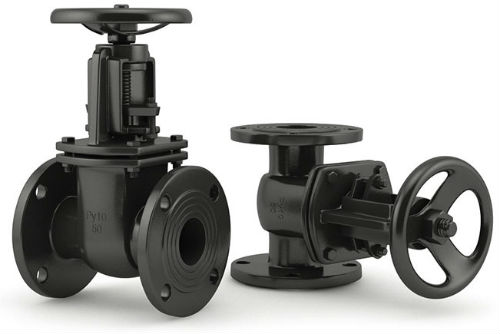

Задвижка чугунная 30ч6бр

Задвижка чугунная 30ч6бр

В Москве с 1991 года водовыпуск из приямка камеры теплосети выполняют по альбому института “Мосинжпроект” НТС 62-91 лист 192 (НТС 62-91-136). Согласно этому альбому в приямке камеры используется задвижка марки 30ч6бр (масса задвижки 30ч6бр составляет 30,5 кг. в зависимости от производителя) с ответными фланцами, чугунный патрубок фланец-раструб (патрубок ПФР 100 ГОСТ 5525-88 масса фланца раструба ПФР 100 – 13,6 кг., а длина 180 мм.)

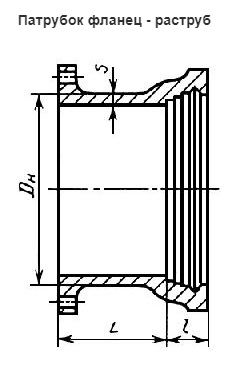

Патрубок фланец-раструб ПФР 100

Патрубок фланец-раструб ПФР 100

Задвижка 30ч6бр технические характеристики

Наименование параметра

Значение

Давление рабочее Рр Мпа (кгс/см2)

1,0 (10,0) – 1,6 (16,0)

Рабочая среда

Вода, пар

Температура рабочей среды, не более

+ 225 0С

Герметичность затвора

соответствует классу “D” по ГОСТ 9544-2015

Присоединение фланцевое

размеры фланцев ГОСТ 33259-2015 тип 21;

Исполнение уплотнит. поверхности В

Толщина стенок корпусных деталей

соответствует ОСТ 26-07-817-73

Привод

ручной

Отличительная окраска

красная полоса на маховике

Климатическое исполнение

У2, УХЛ 4

Температура окружающей среды

от -150С до +400С; для воды от +10С до +400С

Коэфф. гидравлического сопротивления

не более 0,3

Полный средний срок службы

не менее 10 лет

Полный средний ресурс циклов

1700

Назначенный ресурс циклов

1200

Назначенный срок службы

10 лет

Вес задвижки 30ч6бр

Наименование параметра

Значение

Проход номинальный, мм

50

80

100

125

150

200

Масса, кг не более

11,5

19

30,5

42

58

99

Задвижка чугунная 30ч6бр имеет следующие размеры

Габаритные размеры 30ч6бр

Габаритные размеры 30ч6бр

Подведя итог, рассмотрим плюсы и минусы. Для выполнения требования СНиП 41-02-2003 п.10.23 если используется клапан обратный захлопка (цена клапана захлопка от 4000 рублей), то он устанавливается в колодце, а сам приямок без какой-либо арматуру, если по НТС 62-91-136, то в колодце нет никакого клапана захлопки, но ставиться в приямке задвижка 30ч6бр (цена задвижки 30ч6бр от 2000 до 4000 рублей, хотя может где есть и дешевле).

НТС 62-91-136

НТС 62-91-136

Загадка почему в Москве не используют клапан захлопка, может по причине необходимости выполнения большого отверстия в колодце, для дренажа Ду100 отверстие в колодце будет Ду400, а если Ду250, то вообще отверстие в колодце Ду750. При использовании задвижки 30ч6бр, отверстие в колодце будет гораздо меньше, и соответственно конструктивная часть колодца, состоящая из колодезных колец более надежна.

Что популярно в Ваших регионах: клапан захлопка или задвижка 30ч6бр?
