Окраска трубопроводов
Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. Все мы видели на улице или рядом с промышленными зданиями трубопроводы разного цвета, чаще всего желтого цвета. Как Мы все знаем, что если труба желтого цвета, то это явно газопровод. А если бы вы увидели фиолетового цвета трубы, то догадались бы, что находится в трубах? Думаю, что нет. Так что читайте эту статью, в которой говорится про окраску трубопроводов и узнаете в какие цвета красят трубопроводы.
Представьте себе: лабиринт труб, пронизывающий здания и сооружения. В них текут различные вещества: вода, газ, топливо, кислоты, щелочи… Как среди этого хаоса быстро и безошибочно найти нужную трубу, определить направление потока и уберечь себя от опасности?
Ответ прост: использовать опознавательную окраску трубопроводов.
Эта система цветового кодирования, основанная на международных и национальных стандартах, является настоящим языком труб, позволяющим нам «читать» их без слов.
Зачем нужна опознавательная окраска?
Опознавательная окраска трубопроводов играет несколько важных ролей:
- Безопасность: Яркие цвета и символы позволяют быстро идентифицировать опасные вещества и принять меры предосторожности.
- Эффективность: Цветовое кодирование упрощает поиск нужных труб и вентилей, что экономит время и повышает производительность.
- Информативность: Маркировка труб сообщает о содержании, направлении потока и других важных сведениях, необходимых для обслуживания и ремонта.
Нормативные документы:
В Российской Федерации нормы и правила цветового кодирования трубопроводов определен следующий документ:
ГОСТ 14202-69 Окраска трубопроводов
Окраска и надписи на трубопроводах наносятся не просто так, для этого существует нормативный документ — ГОСТ 14202-69 Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки — основной документ, устанавливающий требования к цветовой кодировке, размещению предупреждающих знаков и маркировочных щитков.
ГОСТ 1969 года – это же такой древний документ, можете возразить и сказать, что он давно не используется. Однако, срок введения этого ГОСТа установлен с 01.01.71 года и по сей день является действующим документом (а сегодня уже 27.04.2020 г.). Так что если Вам приходилось искать в интернете ГОСТ 14202 69 статус на 2019 год или же ГОСТ 14202 69 статус на 2020, то знайте, что он еще действующий.
В зависимости от назначения трубопровода его поверхность окрашивается в соответствующий цвет и иметь маркировочные надписи.

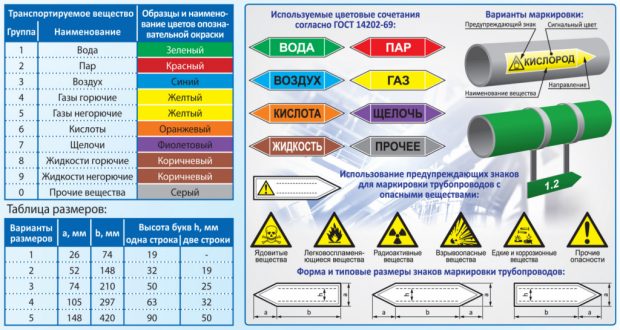

Опознавательная окраска трубопроводов
Окраска трубопроводов пожаротушения согласно ГОСТ должна окрашиваться в красный цвет (сигнальный).
Для обозначения наиболее опасных по свойствам транспортируемых веществ на трубопроводы следует наносить предупреждающие цветные кольца. Про количество колец 1, 2 или 3 читайте ГОСТ 14202-69, там все подробно расписано.
Зачем нужны опознавательные надписи на трубопроводах?
Опознавательные надписи на трубопроводах играют несколько важных ролей:
- Безопасность: Ясные и четкие надписи позволяют быстро идентифицировать содержимое труб, особенно опасные вещества, и принять меры предосторожности.
- Эффективность: Информационные таблички упрощают поиск нужных труб и вентилей, что экономит время и повышает производительность.
- Информативность: Надписи сообщают о названии вещества, его параметрах (температура, давление), направлении потока, а также других важных сведениях, необходимых для обслуживания и ремонта.
На трубопроводы должны наноситься надписи следующего содержания:
— на магистральных линиях — номер магистрали (римской цифрой) и стрелка, указывающая направление движения рабочей среды (в случае, если при нормальном режиме возможно движение ее в обе стороны, наносятся две стрелки, направленные в обе стороны);
— на ответвлениях вблизи магистралей — номер магистрали (римской цифрой), номер агрегата (арабскими цифрами) и стрелки, указывающие направление движения рабочей среды;
—на ответвлениях от магистралей вблизи агрегатов — номер магистрали (римской цифрой) и стрелки, указывающие направление движения рабочей среды.
Число надписей на одном и том же трубопроводе не нормируется. Надписи должны быть видимы с мест управления вентилями, задвижками и т.п. В местах выхода и входа трубопроводов в другое помещение надписи обязательны.
При покрытии поверхности изоляции трубопровода металлической обшивкой (листами алюминия, оцинкованного железа и другими коррозиестойкими металлами) окраска обшивки по всей длине может не производиться. В этом случае в зависимости от транспортируемой среды должны наноситься условные обозначения.
На вентилях, задвижках и приводах к ним должны наноситься надписи следующего содержания:
— номер или условное обозначение запорного или регулирующего органа, соответствующие эксплуатационным схемам и инструкциям;
— указатель направления вращения в сторону закрытия (3) и в сторону открытия (О).
Надписи на арматуре и приводах располагаются следующим образом:
— при расположении штурвала вблизи корпуса вентиля (задвижки) — на корпусе или изоляции вентиля (задвижки) или на прикрепленной табличке;
— при дистанционном управлении при помощи штурвала — на колонке или кронштейне штурвала;
— при дистанционном управлении с помощью цепи — на табличке, неподвижно соединенной с кронштейном цепного колеса и закрепленной в положении, обеспечивающем наилучшую видимость с площадки управления;
— при дистанционном управлении вентилем или задвижкой, расположенными под полом площадки обслуживания, при помощи съемного штурвала (конец вала утоплен в полу и закрыт крышкой) — на крышке с внутренней и внешней сторон;
— при дистанционном управлении с помощью электропривода — у пускового включателя.
При прокладке коммуникаций в непроходных каналах и при бесканальной прокладке коммуникаций, участки опознавательной окраски на трубопроводах следует наносить в пределах камер и смотровых колодцев.
Площадь окраски трубопроводов
Площадь окраски, отведенная под надписи, должна быть достаточной для размещения всей необходимой информации и обеспечивать ее хорошую читаемость.
Как же выполнить расчет окраски трубопроводов калькулятор онлайн? Нашел несколько сайтов с калькуляторами окраски:
- https://www.smetdlysmet.ru/programmrascheti/okraskatrub.html — сайт необходим для определения площади окраски трубопроводов в м2; (удобно быстро складывать несколько строк данных);
- https://udecor.ru/calculator/Calc-lkm-trub/ — Онлайн калькулятор площади окраски труб (позволяет подсчитать не только площадь окраски, но и вес самой краски).
Как же устроен калькулятор окраски трубопроводов в м2? Все на самом деле очень просто. Труба – это тот же самый цилиндр, а площадь боковой поверхности цилиндра равна: SБОК = 2*Пи*R*L, где L – длина трубы. Это и есть площадь окраски трубопроводов. Берем расход на поверхность трубопровода под окраску в 2 слоя.

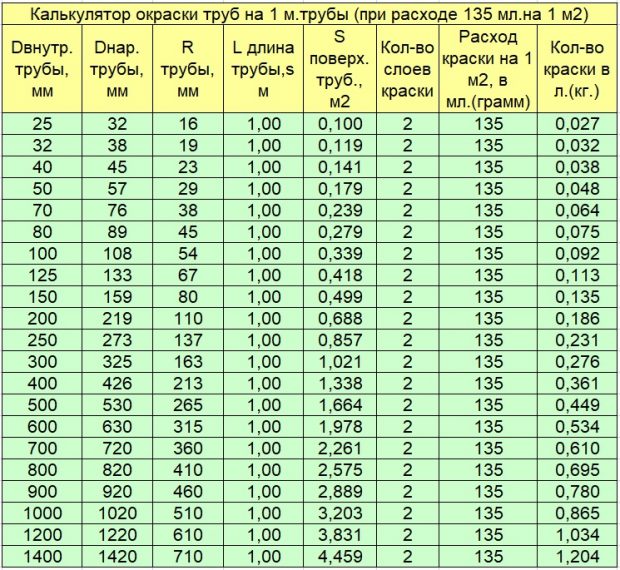

Вот такая вот табличка объемов краски на все диаметры трубопроводов вышла у меня.
Калькулятор окраски трубопроводов в м2
Надеюсь теперь Вы знаете не только каким цветом красить газовую трубу, но и всю остальную окраску технологических трубопроводов. И самостоятельно выполните расчет окраски трубопроводов.
