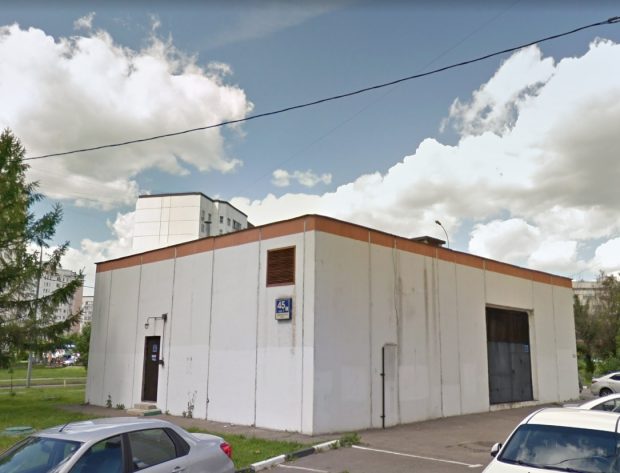

ЦТП — вид снаружи
Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. У меня уже была статья, касаемо ЦТП и ИТП (“Центральные тепловые пункты и индивидуальные тепловые пункты”), советую ее изучить, чтобы иметь понимание, что такое ЦТП. Центральные тепловые пункты (ЦТП) — это комплексные инженерные системы, предназначенные для распределения и регулирования теплоносителя в системах отопления, горячего водоснабжения и вентиляции зданий. В этой статье поговорим, о классификации типов ЦТП.
Напомню, что тепловой пункт – это помещение для подготовки воды, которая необходима для системы отопления (теплоснабжения), системы горячего водоснабжения (ГВС) и технологических нагрузок.
Для определения типов центрального теплового пункта (ЦТП) применяются следующие типообразующие критерии:
1) системы тепловодоснабжения, подключенные в ЦТП;
2) схемы присоединения систем тепловодоснабжения;
3) состав оборудования ЦТП;
4) расположения ЦТП относительно нулевой отметки поверхности;
5) тип компоновки и стандарты, по которым изготовлено установленное оборудование.
Типообразующие критерии имеют следующие значения:
1.Системы тепловодоснабжения, подключенные в ЦТП:
а) отопление;
б) горячее водоснабжение;
в) холодное водоснабжение;

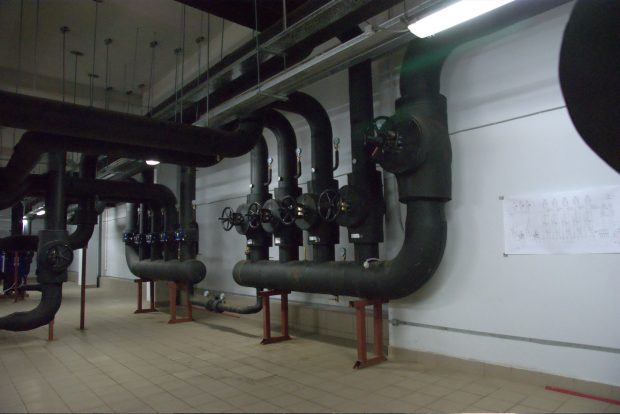

Внутри ЦТП обвязка труб
2.Схемы присоединения системы тепловодоснабжения:
а) отопление по схеме присоединения:
— независимая схема отопления
— зависимая схема отопления с элеваторным узлом
— зависимая схема отопления насосами смешения
б) горячее водоснабжение
- по схеме включения насосов:
— циркуляционная
— повысительная
— циркуляционно-повысительная
- по схеме присоединения к источнику:
— закрытая схема
— открытая схема
- по количеству зон водоснабжения:
— 1 зонная схема
— 2-х зонная схема
— 3-х зонная схема
в) холодное водоснабжение по количеству зон водоснабжения:
— 1 зонная схема
— 2-х зонная схема
— 3-х зонная схема
3.Состав оборудования ЦТП
Состав оборудования ЦТП учитывается по количеству блоков и узлов основного оборудования и дополнительного оборудования:
Блок основного оборудования — набор из более чем одной составляющей основного (водоподогреватель, насос) и необходимого вспомогательного (запорная арматура, показывающие приборы, и др.) оборудования, которые вместе выполняют определенную функцию и выполнены конструктивно связанными, при этом обеспечивают заданные параметры теплоснабжения при условии работы одновременно всех единиц оборудования. (Пример – блок водоподогревателя системы ГВС, состоящий из 2-х теплообменников, которые обеспечивают заданные параметры только при одновременной работе).
Узел основного оборудования — набор из одной или нескольких единиц основного (водоподогреватель, насос) и необходимого вспомогательного (запорная арматура, показывающие приборы, и др.) оборудования, которые вместе выполняют определенную функцию, выполнены конструктивно связанными и обеспечивают требуемую нормативами надежность тепловодоснабжения (резервирование). При этом для обеспечения заданных параметров необходимость одновременной работы единиц основного оборудования, входящих в состав, определяется проектом. (Пример – узел насосов ХВС, состоящий из 3-х насосов. Для обеспечения требуемых параметров водоснабжения одновременно в работе могут находиться 1 или 2 насоса, при этом 1 насос находится в резерве).
Дополнительное оборудование – представляющий запорную арматуру, приборы, трубопроводы, и др., в соответствии с проектом, необходимое для функционирования узла или блока. (Примеры – 1) узел насосов подпитки отопления включает в себя 2 насоса (для обеспечения функции резервирования), обратные клапаны (2 шт.), запорную арматуру (8 задвижек), 4 манометра, 6 шаровых кранов малых диаметров, фильтр, трубы разных диаметров, водомер, автоматические выключатели и пускатели для насосов. 2) блок водоподогревателей ГВС включает в себя – 2 теплообменника (2 ступенчатая схема), запорную арматура (8 задвижек, 8 кранов малых диаметров), 4 манометра, трубы разных диаметров, предохранительный клапан, обратный клапан, 4 термометра, 2 фильтра.)
4.Расположение ЦТП относительно нулевой отметки поверхности:
— наземные ЦТП
— подземные ЦТП
— заглубленные ЦТП
— подвальный ЦТП
— встроенный ЦТП
— отдельностоящее ЦТП
В отдельностоящих предусмотрены:
— система приточно-вытяжной вентиляции
— узел пожарных насосов, предусматривающий наличие 2-х насосов, прибор автоматического управления, трубопроводы, запорную арматуру, показывающие приборы в соответствии с проектом. Зонность системы соответствует системе ХВС.
В заглубленных (подвальных и подземных) тепловых пунктах предусмотрен автоматизированный дренажный насос (марки КМ).
Описание расположения строительной части ЦТП относительно нулевой отметки поверхности производилось следующим образом. Основной тип наземных тепловых пунктов, расположенных в отдельных зданиях, встроенных, обстроенных без заглубления, увеличивается на 100, для заглубленных и подземных — не меняется.
Данный критерий также предполагает (но не является определяющим) в составе оборудования ЦТП, расположенных ниже уровня, наличие автоматизированного дренажного насоса.
5.По типу компоновке и стандартам установленного оборудование:
— неблочные ЦТП – это тепловые пункты выполненные преимущественно по типовым альбомным проектам ЦТП ОАО «Моспроект» с использованием оборудования, изготовленного по отечественным стандартам (кожухотрубные секционные теплообменники, насосы типа К и КМ, МЛ, запорная арматура – задвижки);
— блочные ЦТП – это тепловые пункты выполненные единым блоком заводской готовности преимущественно на каркасе и одном фундаменте, с обеспечением доступа к оборудованию как ко всему блоку, с использованием энергосберегающего компактного оборудования, произведенного по иностранным стандартам (пластинчатые теплообменники, необслуживаемые насосы типа Grundfos TP (LP) CR, Kolmeks AL, MVV и др., запорная арматура – шаровый кран.
— модернизированные ЦТП – это тепловые пункты, выполненные преимущественно по типовым схемам расположения оборудования (альбомы типовых проектов ЦТП Моспроект), с компоновкой оборудования по узлам и обеспечением нормативных расстояний между оборудованием с использованием энергосберегающего компактного оборудования, произведенного по иностранным стандартам (пластинчатые теплообменники, необслуживаемые насосы типа Grundfos TP (LP) CR, Kolmeks AL, MVV и др., запорная арматура – шаровой кран).
Основными типообразующими критериями в классификации типов ЦТП являются состав систем теплоснабжения, подключенных в ЦТП и состав оборудования. Они определяют основной тип ЦТП. Остальные критерии являются дополняющими описание основного типа ЦТП, указанного в соответствии с основными типообразующими критериями.
P.S. В каждом ЦТП, кроме основного оборудования также предусмотрено вспомогательное оборудование:
— трубопроводы, запорная арматура, показывающие приборы в соответствии с проектом;
— система автоматизации для управления насосами и отпуском тепла: приборы и контроллеры управления, первичные преобразователи, ЧРП, управляемые регулирующие клапаны и гидравлические регуляторы, в соответствии с составом основного оборудования;
— электрооборудование: вводное устройство, электрошкафы, автоматические выключатели, пускатели, реле, приборы учета электрической энергии, электропроводка;
— электроосвещение;
— приборы учета тепловой энергии и воды: теплосчетчик на вводе в ЦТП, водомер на подпиточном трубопроводе, водомер ГВС (перед первой ступенью водоподогревателя).
Выбор типа ЦТП зависит от ряда факторов, таких как:
- Масштабы и тип объекта: Количество и тип зданий, которые необходимо обеспечить теплоносителем.
- Параметры тепловых сетей: Давление, температура и расход теплоносителя в тепловых сетях.
- Требования к системе теплоснабжения: Необходимый уровень автоматизации, точность регулирования температуры и другие требования.
- Финансовые возможности: Стоимость строительства и эксплуатации ЦТП.
Важно отметить, что данная классификация является условной и может иметь варианты в зависимости от используемых источников информации и специфики конкретных объектов.
