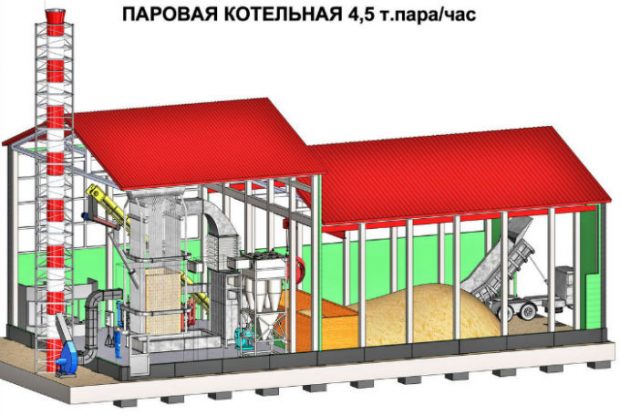

Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. В этой нашей теме поговорим про паровую котельную и узнаем принцип работы паровой котельной. На чертеже представлена принципиальная схема паровой котельной, работающая на водяную закрытую систему теплоснабжения.

Принципиальная схема паровой котельной

Паровая котельная состоит из:

1 – паровые котельные установки — котлоагрегаты (котельные агрегаты)

2 – редукционно-охладительные установки (РОУ)

3 – расширители непрерывной продувки

4 – насосы сырой воды

5 – охладитель непрерывной продувки

6 – подогреватель сырой воды

7 – питательные насосы

8 – деаэратор питательной воды

9 – охладитель выпара деаэратора питательной воды

10 – хим.водоочистка

11 – подогреватели химически очищенной воды

12 – охладители подпиточной воды

13 – сетевые насосы

14 – подпиточные насосы

15 – баки-аккумуляторы подпиточной воды

16 – пароводяные сетевые подогреватели

17 – водо-водяные охладители конденсата

18 – бак сбора конденсата

19 – конденсатные насосы

20 – водогрейные котельные агрегаты

21 – рециркуляционные насосы

Работа паровой котельной

Водоподготовка для котельных паровых котлов заключается в подаче сырой воды из ближайшего водоема или из наружной водопроводной сети с помощью насоса сырой воды (4) в охладитель непрерывной продувки (5). Там она нагревается за счет теплоты продувочной воды из расширителя непрерывной продувки (3). Затем она поступает в пароводяные сетевые подогреватели (16), где она дополнительно нагревается до температуры 20-30 ⁰С. Конденсат после подогревателя сырой воды (6) поступает в бак для сбора конденсата (18). После подогревателя сырой воды (6) вода поступает на хим.водоочистку (10). После нее химически очищенная вода в охладитель подпиточной воды (12). Там она охлаждает подпиточную воду температуры 65-70 ⁰С. Дальнейший подогрев хим.очищенной воды осуществляется паром в подогревателе химически очищенной воды (11). Конденсат после подогревателя химически очищенной воды (11) направляется в бак сбора конденсата (18). После подогревателя химически очищенной воды (11) поток воды через охладитель выпара деаэратора питательной воды (9) подается в колонку деаэратора.

В паровых котельных подогрев химически очищенной воды в деаэраторе осуществляется:

1) греющим паром из котельного агрегата;

2) вторичным паром из расширителя непрерывной продувки (3);

3) потоком конденсата из бак сбора конденсата (18).

Как правило, в паровых котельных применяются деаэраторы атмосферного типа и повышенного давления. Удаление коррозионно-агрессивных газов О₂ и СО₂ в деаэраторах атмосферного типа осуществляется при рабочем давлении 0,1-0,12 МПа. Средний подогрев химически очищенной воды в этих деаэраторах составляет от 10 до 50 ⁰С. Температура деаэрированной воды на выходе из деаэратора составляет 100-104 ⁰С. В деаэраторе питательной воды удаление О₂ и СО₂ происходит при рабочем давлении 0,6-0,7 МПа. Средний подогрев химически очищенной воды в деаэраторе питательной воды составляется от 10-40 ⁰С. Температура деаэрированной воды на выходе из деаэратора питательной воды составляет 164-170 ⁰С. После процесса деаэрации химически очищенная вода становиться питательной и с помощью питательного насоса (7) она поступает в паровой котел (1), а также в редукционно-охладительную установку.

Подпиточная вода для водяных тепловых сетей при закрытых системах теплоснабжения забирается из этого же деаэратора.

В открытых системах теплоснабжения расход подпиточной воды значителен и поэтому, когда паровая котельная работает на открытую систему теплоснабжения в ней устанавливается два деаэратора: 1 – для приготовления питательной воды; 2 – для подпиточной воды.

Для технологических потребителей теплоты которые используют водяной пар более низких параметров предусматривается наличие редукционно-охладительной установки. В них происходит снижение давления и температуры пара до тех значений, которые необходимы технологическим потребителям теплоты.

Для собственных нужд паровой котельной также устанавливается редукционно-охладительная установка, в которой давление пара снижается до 6-7 атм., а температура пара до 160-180 ⁰С. Подогрев сетевой воды для систем отопления, вентиляции и ГВС зданий осуществляется в последовательно включенных сетевых подогревателей (в охладителе конденсата и пароводяном сетевом подогревателе (16)).

Сетевая вода из обратного трубопровода тепловой сети сначала поступает в водо-водяной охладитель конденсата (17), где охлаждается поток конденсата до температуры 80-95 ⁰С. Затем поток сетевой воды поступает в пароводяной сетевой подогреватель (16), где греется за счет теплоты водяного пара до τ₀₁. Охлажденный конденсат после сетевых подогревателей направляется в бак сбора конденсата (18). Туда же поступает конденсат от внешних потребителей теплоты.

Для сглаживания пиков суточного графика тепловых нагрузок, а также создания резервного запаса подпиточной воды в котельной устанавливаются баки-аккумуляторы подпиточной воды (15) в количестве не менее 2-х единиц. Для водяных открытых систем теплоснабжения, а также при отдельных сетях ГВС расчетная вместимость баков-аккумуляторов должна быть равной семикратному (7) расходу сетевой воды для нужд ГВС.

В водяных закрытых системах теплоснабжения должны быть установлены баки–аккумуляторы подпиточной воды, емкость которых должна составлять до 3% от суммарного расхода сетевой воды в тепловых сетях.

Самой сложной является принципиальная схема паро-водогрейной котельной работающая на водяную открытую системы теплоснабжения. Ее схема представлена на чертеже.

8 – деаэраторы подпиточной воды

Надеюсь, что мне удалось подробно объяснить принцип работы паровой котельной.
