Фото внутри тепловой камеры
Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. В наш век инноваций и стремительного технологического развития невозможно представить себе серьезный процесс строительства, реконструкции или ремонта без опоры на точные графические документы. Одним из ключевых и незаменимых инструментов в этой области является обмерочный чертеж. Что такое обмерочный чертеж? Это не просто бумага. Это графический документ, который создается исключительно на основе фактических замеров (обмеров), выполненных непосредственно на объекте (с натуры). Почему он так важен, особенно для инженерии? При проектировании наружных инженерных коммуникаций (таких как тепловые сети, водопровод, газопровод и другие) инженеры часто сталкиваются с одной серьезной проблемой: отсутствием исполнительной документации у эксплуатационных служб. Схемы потеряны, устарели или их просто не существует. Он позволяет восстановить реальную картину расположения и геометрии коммуникаций, без чего безопасное и точное проектирование становится невозможным.
Обмерочные и исполнительные чертежи: в чем суть и отличие?
На практике вы можете встретить два похожих термина: обмерочные чертежи и обмерные чертежи. По сути, это синонимы, обозначающие один и тот же критически важный документ, который мы составляем по результатам замеров на объекте. Однако эти понятия необходимо строго отличать от исполнительных чертежей.
Исполнительный чертеж
Исполнительный чертеж — это официальный документ, который полностью отражает построенное сооружение (будь то инженерный узел, камера, трасса или здание) после завершения строительства. Он включает все фактические размеры и конструктивные решения, учитывая все дополнительные изменения, внесенные в процессе монтажа и строительных работ.
Исполнительный чертеж удостоверяет, что именно и как именно было построено.
Обмерочный чертеж
Обмерочный чертеж — это графическое изображение уже существующего объекта, выполненное с соблюдением масштаба и точным отображением его геометрических параметров.
Он является первичным инструментом и незаменимой основой для:
- Разработки проектов реконструкции и капитального ремонта.
- Проведения перепланировки.
- Создания высокоточных 3D-моделей объекта.
Услуга оцифровки чертежей
Оцифровка чертежей — это процесс перевода любой графической документации, нарисованной на бумаге (кальке, планшете), в электронный (векторный) формат.
Мы можем оцифровать абсолютно любой тип чертежей: от обмерочных и исполнительных схем наружных коммуникаций до поэтажных планов квартир и зданий.
Мы используем профессиональное программное обеспечение, прежде всего AutoCAD и КОМПАС-3D, что позволяет нам гарантировать высокую точность, соответствие ГОСТам и максимальное удобство для последующего использования вашими инженерами.
Оцифровка чертежей в AutoCAD или КОМПАС — это одна из самых востребованных услуг среди эксплуатационных и проектных организаций, которым нужна надежная электронная база данных.
Если вам необходимо перевести ваши бумажные чертежи в электронный вид (формат DWG), присылайте исходные данные на нашу почту: worldengineer77@gmail.com. Мы оперативно выполним ваш заказ!
Обзор инженерных услуг: обмерочные чертежи и оцифровка
Наша компания предлагает комплексные инженерные услуги, направленные на обеспечение точности и актуальности вашей технической документации. Мы — ваш надежный партнер, когда дело доходит до получения точной информации о существующих объектах.
Наши ключевые услуги:
Услуга | Суть работы | Результат для клиента |
| Обмерочные работы | Выполнение точных измерений геометрии, размеров и формы зданий, помещений, инженерных систем и технологического оборудования (как внутри, так и снаружи). | Обмерочные чертежи (исходная основа для проектирования). |
| Разработка обмерочных чертежей | Создание графической документации на основе полученных замеров. Включает планы этажей, разрезы, фасады, детализацию узлов и другие виды изображений. | Полный комплект чертежей с точными геометрическими параметрами объекта. |
| Оцифровка чертежей | Перевод любых бумажных чертежей (старых, архивных) в электронный (векторный) формат. | Файлы в форматах CAD (DWG), PDF для удобного редактирования, хранения и печати. |
| Конвертация форматов | Преобразование файлов технической документации из одного формата в другой (например, DWG в PDF или наоборот). | Документы, доступные для просмотра и использования, независимо от наличия специализированного ПО у клиента. |
| Редактирование и модификация | Внесение изменений в существующие электронные чертежи, корректировка размеров, формы или улучшение устаревшей документации. | Актуальные и усовершенствованные чертежи, готовые к использованию в новом проекте. |
Важность обмеров в проектной документации
В инженерии и строительстве — особенно при реконструкции тепловых сетей, выполнении технических подключений или врезке в существующие трассы и тепловые камеры — обмерочный чертеж является критически важным элементом.
Проблема «бумага vs. реальность»
Очень часто существует разрыв между тем, что было запроектировано и сдано в эксплуатацию, и тем, что фактически построено. Малые отклонения, которые не были зафиксированы в исполнительной документации, или изменения, внесенные в процессе эксплуатации (например, переделка технологической обвязки трубопроводов после аварии), могут быть не отражены в архивах.
- Что на бумаге: старая схема.
- Что на объекте: измененная реальность.
- Итог: Устаревшая или неполная документация.
Наше решение
Чтобы избежать неприятных сюрпризов для строителей в процессе монтажа и гарантировать точность выполнения проектных работ, рациональнее и правильнее всего — выполнить актуальный обмерочный чертеж. Это устраняет риски, снижает стоимость непредвиденных работ и обеспечивает безопасность проекта.
Пример обмерочного чертежа тепловой камеры
Фото камеры теплосети — 1 вид

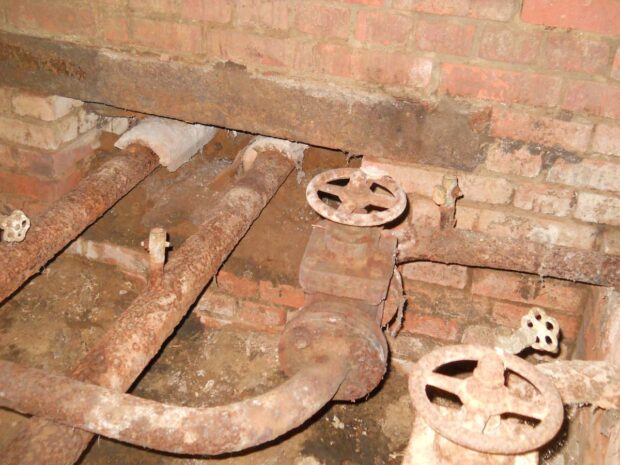

Фото камеры теплосети — 2 вид
Эти снимки демонстрируют реальную ситуацию на объекте: существующее положение и технологическую обвязку трубопроводов внутри тепловой камеры.
Как мы выполняем обмеры?
Процесс сбора данных требует точности и системного подхода. Наш специалист выезжает на объект, спускается в камеру и приступает к замерам, используя профессиональный лазерный дальномер для максимальной точности.
Мы фиксируем все ключевые геометрические и привязочные данные:
- Внутренние параметры камеры: точные размеры от стены до стены, а также ее высота.
- Привязки оборудования: расстояния от арматуры (задвижек), отводов, контрольно-измерительных приборов (манометров, термометров) до стен, пола и перекрытия.
Обмерочный чертеж — вид сверху
Обмерочный чертеж — вид сборку (разрез)
От «каракулей» к профессиональному чертежу
Результатом полевого выезда является рабочий эскиз — быстрый набросок с множеством замеров и привязок. Как видно на примере, это может выглядеть как «каракули», в которых сложно разобраться человеку без инженерной подготовки.
Именно здесь вступаем в работу мы.
Ваш специалист может самостоятельно купить лазерный дальномер и нарисовать исходный эскиз (такие «каракули»), что позволит вам сэкономить время на выезде.
Наша ценность: Мы переводим ваш сложный полевой набросок в оформленный, человеко-читабельный и профессиональный обмерочный чертеж, соответствующий всем техническим стандартам.
Если вам нужна качественная обработка данных и преобразование исходных замеров в готовый обмерочный чертеж по доступной цене, просто свяжитесь с нами!
Лазерный дальномер: незаменимый инструмент в обмерочных работах
Лазерный дальномер — это высокоточный электронный прибор, который использует лазерный луч для мгновенного определения расстояния между двумя точками. Для наших инженеров, выполняющих обмеры, этот инструмент является ключевым для получения точных данных.
Он широко применяется во многих отраслях: от строительства, геодезии и ремонта до дизайна интерьеров и, что особенно важно для нас, в обмерах инженерных коммуникаций.
Преимущества профессиональных лазерных дальномеров
Использование лазерного дальномера, в отличие от традиционной рулетки, дает значительные выгоды:
Преимущество | Описание для профессионала |
| Высокая точность | Дальномеры обеспечивают погрешность до ± 1мм. Это критически важно при работе с технологическими узлами (например, в тепловых камерах), где каждый миллиметр имеет значение для последующего проектирования. |
| Эффективность и скорость | Измерение больших расстояний или сложных привязок выполняется за секунды. Это значительно сокращает время полевых работ. |
| Простота использования | Для получения точного результата не требуются специальные навыки. Достаточно направить луч и нажать кнопку. |
| Универсальность | Прибор эффективно работает как внутри помещений, так и на открытом пространстве (например, при трассировке наружных сетей). |
| Компактность | Удобные размеры облегчают переноску и работу в стесненных условиях (например, в колодцах или камерах). |
Как выбрать инструмент для обмеров?
При выборе дальномера для профессионального использования (а не бытового), следует сфокусироваться на следующих параметрах:
- Дальность и рабочий диапазон: Для инженерных замеров важна не только максимальная дальность (например, 100+ метров), но и устойчивая работа на коротких расстояниях (от 0,05 м) при замерах технологической обвязки.
- Заявленная точность: Обращайте внимание на заявленную погрешность.
- Ключевые функции: Для нас особенно полезны функции непрямых измерений (по теореме Пифагора) для определения высоты или расстояния до недоступных точек, а также функции сложения/вычитания для быстрого расчета габаритов.
- Надежность и производитель: Такие бренды, как BOSCH, Leica, ADA и другие, зарекомендовали себя в профессиональной среде своей надежностью и долговечностью в полевых условиях.
Правила безопасности и эксплуатации
Независимо от выбранной модели, всегда соблюдайте инструкции производителя и помните о безопасности:
- Никогда не направляйте лазерный луч в глаза людям.
- Избегайте использования в экстремальных погодных условиях (сильный дождь, снегопад), если это не предусмотрено классом защиты прибора.
Лазерный дальномер — это не роскошь, а незаменимый актив для выполнения точных обмеров, который прямо влияет на качество и сроки последующего проектирования.
Требования к оформлению обмерочных чертежей
Хотя термин «обмерочный чертеж» может не фигурировать в старых нормативных документах как строго отдельный вид проектной документации, он является основой для создания качественного графического материала. Как инженеры с высшим образованием, мы стремимся к профессиональному и грамотному оформлению.
Для обеспечения читабельности, эстетики и соответствия инженерной культуре, мы всегда опираемся на действующие стандарты ЕСКД и СПДС.
Ориентир: При оформлении видов, разрезов и сечений мы руководствуемся положениями ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения». Это гарантирует, что наши чертежи будут понятны любому специалисту.
Поскольку обмерочные чертежи становятся неотъемлемой частью новой проектной документации (например, при реконструкции), их качество должно быть безупречным.
Результат: полноценный цифровой чертеж
После тщательной обработки данных, полученных на объекте, мы создаем полноценный цифровой чертеж.
Например, на изображении показан оцифрованный чертеж тепловой камеры, выполненный по обмерам. Он выглядит четко, красиво и полностью готов к использованию. Фактически, такой документ может выполнять роль актуализированной исполнительной документации.
Оцифрованный чертеж тепловой камеры
Важный шаг. Для полной легитимности документа мы рекомендуем согласовать и подписать его в эксплуатирующей организации. Это подтвердит, что все диаметры, типы труб, наличие арматуры и размеры соответствуют фактическому положению дел.
Наши услуги для Вашей точности
Не тратьте время на рутинные и сложные задачи по переводу полевых данных в цифровой вид. Мы предлагаем удобное и профессиональное решение, работая удаленно с вашими данными.
Мы выполним:
- Обмерочный чертеж «Под ключ»: Фиксация всех параметров существующего объекта, включая скрытые и надземные коммуникации, с последующим оформлением.
- Перевод в AutoCAD (DWG): Преобразование ваших рабочих эскизов (каракулей) или старых бумажных/сканированных исполнительных чертежей в точный, редактируемый цифровой формат (DWG).
- Актуализацию чертежей: Модификацию существующих CAD-файлов на основе ваших новых данных.
Почему выбирают нашу команду?
- Профессионализм и опыт: Мы — команда опытных инженеров, знающих требования к проектной документации.
- Гарантия точности: Использование современных методов обеспечивает максимальную точность результатов, критически важную для реконструкции.
- Оперативность и удаленная работа: Мы быстро выполним ваш заказ. Оцифровка чертежей в AutoCAD и перевод обмеров — это наша эффективная удаленная работа.
- Выгодные условия: Мы предлагаем доступные цены при неизменно высоком качестве.
Готовы к сотрудничеству!
Доверьте выполнение обмерочных чертежей и оцифровку профессионалам. С нами вы получите точный, качественный результат в короткие сроки.
Просто напишите нам на электронную почту worldengineer77@gmail.com, указав:
- Тип работы: (Например: обмерочный чертеж, оцифровка, модификация).
- Объект: Краткое описание (например: тепловая камера, участок водопровода, план помещения).
- Ваши пожелания: Любые дополнительные сведения или требуемый срок.
Мы свяжемся с вами, чтобы оперативно обсудить все детали!
