Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. В прошлой статье, я рассмотрел один из вариантов кронштейна для трубопроводов (см. статью “Кронштейн для труб”). В мире инженерных систем крепление труб имеет фундаментальное значение для обеспечения их безопасной эксплуатации и эффективного функционирования. В этой статье мы сфокусируемся на одном из ключевых элементов современных трубопроводных систем — анкерных кронштейнах. Анкерные кронштейны представляют собой важное звено структуры крепления труб, обеспечивающее не только их устойчивое положение, но и защиту от вибрации, ударных нагрузок и деформаций. Мы рассмотрим основные принципы и функциональность анкерных кронштейнов, их выбор, изготовление, установку, а также способы поддержания эффективности работы. Погрузимся в мир безопасности и надёжности инженерных коммуникаций, изучая важную роль, которую играют анкерные кронштейны в этой области.

Анкерный кронштейн для труб — это кронштейн, который предназначен для крепления труб и обеспечения их устойчивости в условиях вибраций и других динамических нагрузок. Анкерный кронштейн обычно имеет дополнительные элементы крепления, такие как анкерные болты или шпильки, которые используются для закрепления кронштейна на бетонной или кирпичной стене. Этот тип кронштейнов часто применяется в промышленных и строительных приложениях, где необходимо обеспечить надежное крепление труб и защитить их от деформации или повреждения.

Преимущества использования анкерных кронштейнов для обеспечения устойчивого крепления трубопроводов

Использование анкерных кронштейнов для обеспечения устойчивого крепления трубопроводов обладает несколькими преимуществами:

1. Предотвращение деформаций. Анкерные кронштейны ограничивают подвижность и деформации трубопроводов под воздействием вибрации, тепловых расширений и других нагрузок, что способствует сохранению их формы.

2. Защита от вибрации и ударных нагрузок. Правильно спроектированные анкерные кронштейны поглощают и распределяют вибрацию и ударные нагрузки, уменьшая повреждения труб и соединительных элементов.

3. Обеспечение безопасности. Надежное крепление, обеспечиваемое анкерными кронштейнами, снижает риск преждевременного износа трубопроводов, что способствует повышению безопасности и предотвращению возможных аварийных ситуаций.

4. Минимизация негативного воздействия на окружающую среду. Устойчивое крепление трубопроводов снижает вероятность прорыва трубопроводов и минимизирует риск аварий.

5. Повышение долговечности. Анкерные кронштейны предотвращают нежелательное перемещение труб, что способствует увеличению срока службы трубопроводов и их элементов.

Таким образом, использование анкерных кронштейнов существенно способствует обеспечению устойчивого крепления трубопроводов, повышению безопасности эксплуатации и снижению потенциальных рисков для окружающей среды.

Ключевые критерии выбора анкерных кронштейнов для труб в зависимости от типа трубопроводов и условий

При выборе анкерных кронштейнов для труб на основе типа трубопроводов и условий эксплуатации следует учитывать несколько ключевых критериев:

1. Тип трубопровода. Для каждого типа трубопровода (например, металлические, полимерные, стеклянные) необходимо выбирать соответствующие анкерные кронштейны, учитывая их геометрические особенности, тепловые расширения, устойчивость к коррозии и другие факторы.

2. Диаметр и материал труб. Выбор анкерных кронштейнов должен соответствовать диаметру и материалу трубопровода, учитывая его механические свойства, тепловые расширения и потенциальную вибрацию.

3. Нагрузки и воздействия. Рассматриваются нагрузки, которым будет подвергаться трубопровод (например, давление, вибрация, тепловые расширения) и внешние воздействия (например, сейсмическая активность, ветровые нагрузки).

4. Условия окружающей среды. Учитывается химическая среда, температурные условия, влажность, наличие агрессивных веществ, а также возможные атмосферные воздействия.

5. Установочные места и особенности конструкции: Индивидуальные особенности места установки анкерных кронштейнов, например, доступность для монтажа, особенности крепления к опорным конструкциям и другие аспекты.

Учитывая вышеперечисленные критерии, можно выбрать наиболее подходящие анкерные кронштейны для конкретного типа трубопровода и условий его эксплуатации, что существенно повысит надежность и безопасность системы.

Проектирование анкерных кронштейнов для труб с учётом нагрузок, стандартов и требований безопасности

Проектирование анкерных кронштейнов для труб с учётом нагрузок, стандартов и требований безопасности — это комплексный процесс, включающий следующие этапы:

1. Оценка нагрузок. Необходимо провести анализ всех видов нагрузок, которым будут подвергаться трубы (например, давление, тепловые расширения, вибрация, сейсмические нагрузки) с учётом операционных и аварийных сценариев.

2. Выбор стандартов: Инженеры должны определить соответствующие стандарты и нормативные требования, регулирующие проектирование и монтаж анкерных кронштейнов, в зависимости от отрасли, региональных особенностей, а также требований безопасности.

3. Расчётные методы и программное обеспечение. Для расчётов нагрузок и выбора оптимальных параметров анкерных кронштейнов используются различные инженерные расчётные методы и специализированное программное обеспечение, учитывающее физические свойства материалов и геометрию конструкций.

4. Моделирование и анализ. С помощью компьютерного моделирования и анализа проводятся технические расчёты для определения оптимального дизайна анкерных креплений с учётом нагрузок и требований стандартов.

5. Требования безопасности. Проектирование анкерных кронштейнов должно строго соответствовать требованиям безопасности, включая защиту от аварийных ситуаций, предотвращение негативного воздействия на окружающую среду и обеспечение надёжности эксплуатации.

6. Разработка спецификаций. На основе проведённых расчётов и анализа нагрузок инженеры разрабатывают технические спецификации для производства и установки анкерных кронштейнов.

Такой системный подход к проектированию анкерных кронштейнов обеспечивает необходимую надежность, безопасность и соответствие стандартам и требованиям безопасности на всех этапах их жизненного цикла.

Технологии изготовления и материалы, обеспечивающие высокую прочность и долговечность кронштейнов для труб

Для обеспечения высокой прочности и долговечности кронштейнов для труб применяются различные технологии изготовления и специальные материалы. Вот некоторые из них:

1. Сварка. Применение специализированных техник сварки, таких как дуговая сварка, лазерная сварка или ультразвуковая сварка, позволяет создавать прочные соединения между элементами кронштейнов.

2. Литьё. Использование литья позволяет изготавливать кронштейны из металлических сплавов или полимерных материалов, обладающих высокой прочностью и устойчивостью к внешним воздействиям.

3. Использование высокопрочных материалов. Для изготовления кронштейнов часто применяются высокопрочные стали, алюминий, титан, а также специализированные полимеры, такие как стекловолокно-армированные полимеры или углепластик.

4. Тепловая обработка. Применение процессов термической и термохимической обработки способствует улучшению механических свойств материалов, повышению их прочности и устойчивости к воздействию различных факторов.

5. Применение сплавов и композитных материалов. Использование сплавов с добавлением других элементов или стекловолокон, армированных углеродом или стеклом, позволяет создавать кронштейны с уникальными свойствами, такими как высокая прочность и лёгкий вес.

Эти технологии и материалы обеспечивают создание кронштейнов для труб с высокой прочностью, устойчивостью к внешним воздействиям, а также долговечностью, что делает их надёжным элементом инфраструктуры трубопроводов.

Технологии защиты от коррозии и внешних воздействий для обеспечения долговечности анкерных кронштейнов

Для обеспечения долговечности анкерных кронштейнов и защиты от коррозии и других внешних воздействий применяются различные технологии и методы, включающие:

1. Гальванизация и оцинковка. Нанесение слоя цинка на поверхность кронштейнов путем горячего цинкования (гальванизация) или оцинкования создает эффективную защиту от коррозии за счет создания защитного слоя на металлической поверхности.

2. Покрытия из полимеров. Нанесение полимерных покрытий на поверхность кронштейнов (например, порошковое напыление, покрытия с эпоксидным слоем) обеспечивает защиту от агрессивных сред, влаги и химических воздействий.

3. Использование нержавеющих сталей. Применение нержавеющих сталей и сплавов, которые обладают повышенной стойкостью к коррозии, особенно в агрессивных окружающих средах, таких как морская вода или химические реагенты.

4. Катодная защита. Использование методов катодной защиты позволяет защищать металлические кронштейны путем создания электрического потенциала на их поверхности, что предотвращает коррозию.

5. Выбор материалов. Использование специализированных материалов с высокой стойкостью к коррозии, таких как титан, алюминий, специальные полимеры и композиты, обеспечивает долговечность кронштейнов в агрессивных средах.

Эти технологии и методы позволяют максимально защитить анкерные кронштейны от коррозии и внешних воздействий, обеспечивая их долговечность и надежность в различных условиях эксплуатации.

Регулярное обслуживание и мониторинг состояния анкерных кронштейнов для поддержания их состояния

Регулярное обслуживание и мониторинг состояния анкерных кронштейнов является важной составляющей для поддержания их надежности и долговечности. Вот некоторые методы и процедуры, которые могут применяться для этой цели:

1. Визуальный осмотр. Регулярный визуальный осмотр кронштейнов позволяет выявлять поверхностные дефекты, трещины, признаки коррозии или деформации, которые могут повлиять на их надежность. Это позволяет выявлять проблемы на ранних стадиях и своевременно принимать меры по исправлению.

2. Измерение напряжений и деформаций. Применение методов измерения напряжений и деформаций позволяет отслеживать изменения в состоянии кронштейнов, что помогает выявлять потенциально опасные ситуации, например, перегрузки или усталостные повреждения.

3. Использование бесконтактных методов мониторинга. Технологии, такие как бесконтактные измерения деформаций, тепловое визуальное наблюдение или ультразвуковая дефектоскопия, могут быть применены для более подробного анализа состояния кронштейнов без необходимости их демонтажа.

4. Контроль за состоянием защитных покрытий. Регулярная проверка состояния защитных покрытий (например, полимерные покрытия, гальванизация) и их восстановление в случае повреждений помогает предотвращать коррозию и сохранять защитные свойства.

5. Мониторинг окружающей среды. Оценка факторов окружающей среды, таких как влажность, температура, воздействие агрессивных химических соединений, позволяет оценить воздействие внешних условий на кронштейны.

Регулярное обслуживание и мониторинг состояния анкерных кронштейнов необходимо для обеспечения их безопасной эксплуатации и долговечности. Эти процедуры помогают выявлять потенциальные проблемы вовремя и принимать меры по их предотвращению, что в конечном итоге способствует обеспечению надежной работы инфраструктуры трубопроводов.

Элементы анкерного кронштейна

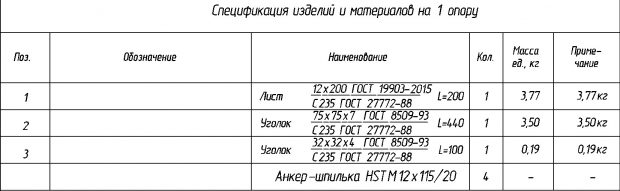

Из чего же состоит кронштейн анкерный, и какие материалы используются для его проектирования и строительства? Для наглядности и понимания, прикладываю чертеж кронштейна.

Аналогично предыдущей статье, главные элементы кронштейн настенный:

• 1 – стальной лист по ГОСТ 19903-2015
• 2 – уголок 75х75х7 вес 1 метра составляет 7,96 кг.
• 3 – уголок 32х32х4 вес 1 метра составляет 1,91 кг.
• 4 – анкер шпилька 4 штуки, так как крепится к стене на 4 отверстиях.

Кронштейн на стену крепится стальным листом и анкерами. К стальному листу приваривают уголок. Данный кронштейн, очень похож на предыдущий кронштейн для труб, только этот кронштейн для крепления на стену используют анкера, поэтому и возникло название кронштейн анкерный. Его также можно использоваться как кронштейн для кондиционера, так как анкерный кронштейн очень надежный.

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные очень удобен тем, что в нем есть вес для всего сортамента уголков, которые производятся и поставляются на объекты в нашей стране. Так что всегда рекомендую и советую работать с нормативной литературой, чтобы было понимание, откуда и что берется. Без этого в нашем деле никак нельзя.

Класс прочности стали по ГОСТ 27772-2015 для  этого случая используется С235, конструктора решили, что этого вполне хватает, так что смотрите ГОСТ 27772-2015 Прокат для строительных конструкций. Общие технические условия.

Где массы уголков смотреть, мы подробно разобрали в прошлой статье, но забыли поговорить про массу стального листа.

Масса стального проката

Сейчас это исправим. Масса стального листа определяется так:

m = V*ρ

V = S*h

Объем же, вполне соответствует перемножению всех сторон листа a*b*c.

Так что чтобы найти массу стального листа надо все стороны и высоту (толщину) стального листа перемножить и умножить на плотность металла. Плотность стали равна 7,85 г/см³, либо 7850 кг/м³.

Анкер шпилька

Для крепления нашей металлической конструкции  к стене используется анкер шпилька, которую подбираем  из каталога Hilti. Для нашего случая подходит анкер шпилька Hilti HST M12x115/20, вот ее и будем закладывать в проект.

Так как, данная опора разрабатывалась в 2015 году, скажу сразу, что с 2016 года компания Hilti обновила линейку механических распорных анкеров Hilti HST (см. письмо на сайте Hilti исх.№07541 от 01.05.2016г.). Теперь обозначение Hilti HST заменяется на Hilti HST3, которое имеет увеличенное значение несущей способности, уменьшенные минимальные краевые и межосевые расстояния по сравнению с анкерами HST.

Так что, наш анкер шпилька Hilti HST M12х115/20 заменяется на HST3 М12х115 40/20.

Артикул	Старое обозначение	Артикул	Новое обозначение
371581	HST М8х75/10	2105888	HST3 М8Х75 -/10
295378	HST М8х95/30	2105889	HST3 М8х95 -/30
371583	HST М8х115/50	2105890	HST3 М8Х115/50
371584	HSTM10x90/10	2105712	HST3 М10×90 30/10
295367	HSTM10x110/30	2105714	HST3 М10х110 50/30
371586	HSTM10x130/50	2105715	HST3 М10х130 70/50
371587	HSTM12x115/20	2105719	HST3 М12х115 40/20
371588	HST М 12×145/50	2105851	HST3 М12х145 70/50
371589	HST М 12×185/90	2105853	HST3 М12х185 110/90
371590	HST М12х215/120	2105854	HST3 М12х215 140/120
371591	HST М12х235/140	2105855	HST3 М12х235 160/140
371592	HST М12х255/160	2105856	HST3 М12×255 180/160
371593	HSTM16x140/25	2105859	HST3 М16х145 45/25
371594	HSTM16x165/50	2105860	HST3 М16х170 70/50
371595	HST М16х215/100	2105861	HST3 М16×220 120/100
371596	HSTM16x255/140	2105862	HST3 М16х260 160/140
371597	HSTM16x295/180	2105863	HST3 М16×300 200/180
371598	HST М20х170/30	2105891	HST3 М20Х170 -/30
371599	HST М20х200/60	2105892	HST3 М20Х200 -/60
274697	HST М20х260/120	2105893	HST3 М20х260 -/120
371601	HST М24х200/30	2105894	HST3 М24Х200 -/30
371602	HST М24х230/60	2105895	HST3 М24Х230 -/60
435447	HST-R М8х75/10	2105896	HST3-R М8х75 -/10
435448	HST-R М8х95/30	2105897	HST3-R М8х95 -/30
435450	HST-R М 10×90/10	2105864	HST3-R М10х90 30/10
435451	HST-RM10x110/30	2105866	HST3-R М10×110 50/30
435452	HST-RM 10×130/50	2105867	HST3-R М10х130 70/50
435454	HST-RM12x115/20	2105870	HST3-R М12х115 40/20
435455	HST-R М12х145/50	2105872	HST3-R М12х145 70/50
435456	HST-RM12x185/90	2105874	HST3-R М12х185 110/90
435457	HST-R М12х215/120	2105875	HST3-R М12х215 140/120
376052	HST-RM16x165/50	2105878	HST3-R М16х170 70/50
376054	HST-R М16х255/140	2105880	HST3-R М16×260 160/140
376057	HST-R М20х200/60	2105900	HST3-R М20Х200 -/60
376058	HST-R М24х200/30	2105901	HST3-R М24Х200 -/30

Дополнительные объемы работ и пояснения

Что можно добавить к вышесказанному?

1. Опору устанавливать с шагом не более 4,0 м.
2. Сварку производить электродом Э-42А ГОСТ 9467-75*. Сварные швы выполнить по ГОСТ 5264-80*.
3. Высоту сварного шва принять равной 6 мм.
4. Металлоконструкции окрасить кремнийорганической краской КО-8101.

Преимущества анкерного кронштейна

Анкерный кронштейн для труб обладает несколькими преимуществами по сравнению с другими типами крепления труб:

1. Надежность: анкерный кронштейн является одним из самых надежных типов крепления труб. Он способен выдерживать большие нагрузки и обеспечивает прочное крепление трубы на месте.
2. Удобство монтажа: монтаж анкерного кронштейна производится быстро и просто. Не требуется дополнительного инструмента или специальных навыков.
3. Долговечность: анкерный кронштейн изготавливается из качественных материалов, что обеспечивает ему долгий срок службы и сохранение своих свойств в течение многих лет.
4. Экономичность: анкерный кронштейн отличается невысокой стоимостью по сравнению с другими типами крепления труб.
5. Безопасность: благодаря своей конструкции анкерный кронштейн обеспечивает безопасность эксплуатации труб и предотвращает их отрыв от крепления во время эксплуатации.

Вот такой вот нехитрой конструкции получился кронштейн настенный для крепления труб.

В заключение, анкерные кронштейны играют важную роль в обеспечении надёжности и безопасности трубопроводных систем. Их правильный выбор, изготовление, установка и поддержание в рабочем состоянии имеют существенное значение для предотвращения аварийных ситуаций и обеспечения бесперебойной работы инженерных коммуникаций. С учётом постоянного развития технологий и материалов, анкерные кронштейны становятся всё более эффективными и приспособленными к разнообразным условиям эксплуатации. Следовательно, внимание к выбору, установке и обслуживанию анкерных кронштейнов не только обеспечивает защиту окружающей среды и материальные ресурсы, но и способствует повышению уровня безопасности и надёжности трубопроводных систем.
