Приветствую Вас, дорогие и уважаемые читатели сайта “world-engineer.ru”. Надежное крепление трубопроводов – ключевой элемент в обеспечении их стабильной работы и безопасности эксплуатации. Кронштейны и хомуты играют важную роль в этом процессе, обеспечивая поддержку и защиту труб от воздействия различных факторов. В данной статье мы рассмотрим основные аспекты выбора, установки и особенностей применения кронштейнов и хомутов для труб, а также рассмотрим технологии, обеспечивающие их устойчивость и надежность в различных условиях эксплуатации.

Часто встречаются в последнее время возникают ситуации, когда необходимо предусматривать кронштейн для трубопроводов. Когда я слышал, слово кронштейн, у меня всегда возникала аналогия, что это нечто подобное как кронштейн для полки на стене, либо кронштейн для микроволновки. Кронштейн для труб — это металлическая конструкция, которая служит для крепления труб на определенной высоте или угле на стенах зданий, на полках или на других горизонтальных и вертикальных поверхностях.

Обзор функциональности кронштейнов для труб в системе крепления труб

Кронштейны для труб – это важный элемент системы крепления труб, который обеспечивает надежную фиксацию трубопроводов. Они могут использоваться как в промышленных, так и в бытовых условиях. Вот несколько основных функций и характеристик кронштейнов для труб:

  1. Надежная фиксация: Кронштейны предназначены для надежной фиксации труб, предотвращая их прогибы, деформации и передвижения под воздействием внешних нагрузок.
  2. Разнообразие конструкций: Кронштейны для труб предлагаются в различных вариантах конструкций, включая стоечные, настенные, потолочные и консольные крепления, что позволяет выбрать оптимальный вариант для конкретной установки.
  3. Регулировка и адаптация: Некоторые кронштейны обладают возможностью регулировки, что позволяет адаптировать систему крепления под конкретные особенности монтажного места.
  4. Материалы изготовления: Кронштейны для труб обычно изготавливаются из оцинкованной стали, нержавеющей стали или специальных полимерных материалов, что обеспечивает высокую стойкость к коррозии и агрессивным средам.
  5. Применение в различных условиях: Кронштейны для труб предназначены для использования как внутри помещений, так и на открытом воздухе, обеспечивая надежную поддержку трубопроводов в различных условиях эксплуатации.

Зависимо от конкретных требований и условий эксплуатации, выбор кронштейнов для труб может варьироваться. Однако их главная функция заключается в обеспечении безопасного и надежного крепления трубопроводов.

Виды кронштейнов и их применение в зависимости от типа и материала труб

Кронштейны для труб бывают различных типов и выполняют разные функции в зависимости от типа и материала труб, которые они должны поддерживать. Вот несколько основных видов кронштейнов и их типичное применение в зависимости от типа и материала труб:

1. Стандартные кронштейны: Используются для крепления металлических труб, например, стальных или чугунных труб, а также пластиковых труб. Они обеспечивают поддержку и фиксацию трубы на необходимой высоте и расстоянии от поверхности.

2. Зажимные кронштейны: Используются для крепления труб диаметром от 19 мм и более. Они позволяют обеспечить надежное крепление трубы, сохраняя её целостность и предотвращая повреждения.

3. Потолочные кронштейны: Применяются для крепления труб к потолку. Особенно полезны при создании вентиляционных систем или подвесных потолков.

4. Настенные кронштейны: Подходят для крепления труб к вертикальным поверхностям. Используются, например, для монтажа трубопроводов водоснабжения, отопления и газоснабжения.

5. Специализированные кронштейны: Существуют также специализированные кронштейны, предназначенные для определенных типов труб, таких как теплоизоляционные кронштейны для теплоизолированных труб, компенсаторные кронштейны для учета тепловых расширений и др.

При выборе кронштейнов необходимо учитывать материалы труб (металлические, пластиковые и т.д.), их диаметр, а также условия эксплуатации (внутри помещения, на открытом воздухе, в агрессивных средах и т.д.). Правильный выбор крепежа позволит обеспечить надежное и безопасное крепление трубопроводов.

Кронштейны для труб могут быть различных форм и размеров, в зависимости от назначения и вида труб, которые они должны держать. Кронштейны для труб изготавливаются из прочных материалов, таких как сталь или алюминий, и могут быть надежно закреплены для поддержки труб в течение многих лет.

Виды кронштейнов для труб и их применение в зависимости от типа и материала труб

В зависимости от типа и материала труб, можно выделить несколько типов кронштейнов и описать их типичное применение:

1. Крепежные зажимы: Эти кронштейны подходят для широкого спектра материалов труб, включая металлические, пластиковые и композитные трубы. Они обеспечивают прочное крепление и идеально подходят для использования в системах водоснабжения, отопления и вентиляции.

2. Потолочные кронштейны: Обычно используются для подвески вентиляционных труб и воздуховодов. Они специально разработаны для монтажа на потолке и обеспечивают надежную поддержку для трубопроводов.

3. Специализированные кронштейны для теплоизоляции: Эти кронштейны предназначены для установки теплоизолированных трубопроводов. Они обеспечивают необходимый зазор между трубой и поверхностью, чтобы избежать повреждения изоляции.

4. Настенные кронштейны: Используются для крепления труб к стенам. Они могут быть применены как для металлических, так и для пластиковых труб в системах отопления, водоснабжения и других технических коммуникаций.

5. Кронштейны для газопроводов: Учитывают особенности газопроводов (материал, особенности установки) и обеспечивают безопасное крепление в соответствии с требованиями безопасности.

Выбор конкретного типа кронштейна необходимо осуществлять с учетом диаметра и материала труб, а также условий эксплуатации (внутри помещения, на улице, в агрессивных средах и т.д.), чтобы гарантировать надежное и безопасное крепление трубопроводов.

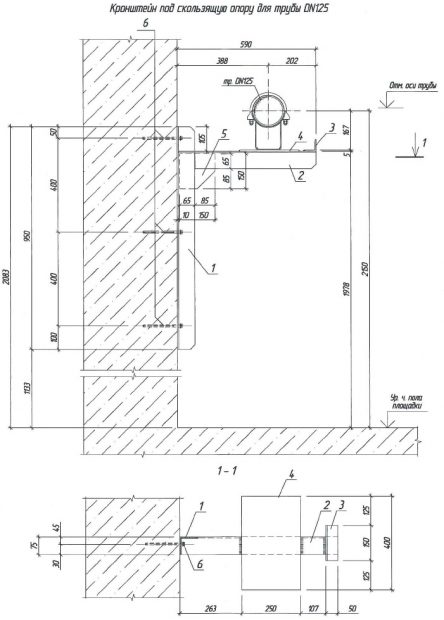

Для понимания, чтобы все было не на словах и по делу, в начале статьи приведен чертеж кронштейна и вид сборку на кронштейн настенный из одного проекта.

Элементы кронштейна для труб

Из чего же состоит кронштейн, и какие материалы используются для его проектирования и строительства?

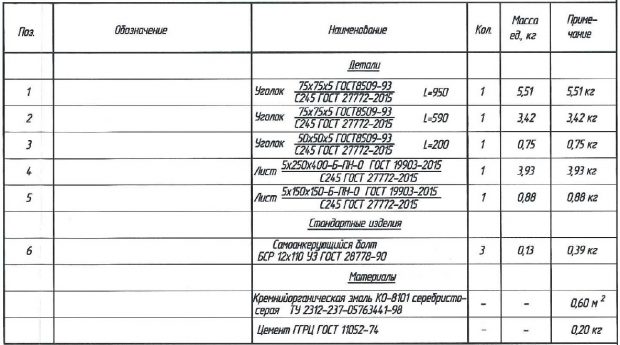

Спецификация на кронштейн для труб

Спецификация на кронштейн для труб

Как мы видим по рисунку или чертежу кронштейна, он состоит их уголков – это позиции 1, 2, 3, которые крепятся к стене и держатся, за счет крепления под названием самоанкерующийся болт (позиция 6), также стальных листов – позиции 4, 5. Все металлические части кронштейна покрываются антикоррозионной эмалью, а отверстия в стене заделываются цементом.

Для данного чертежа кронштейна используются:

  • Уголок 75х75х5 вес 1 метра которого составляет 5,80 кг.;
  • Уголок 50х50х5 вес 1 метра которого составляет 3,77 кг.;
  • Болты самоанкерующиеся распорные БСР ГОСТ 28778-90;
  • Стальной лист ГОСТ 19903-2015.

Уголок 50х50х5 для кронштейна под трубу

Как же я определил вес уголка 75х75х5 за метр и вес уголка 50х50х5 за метр и откуда такие цифры? Все на самом деле очень просто, и Вы сами самостоятельно научить сейчас, определять массу уголков.

Есть ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные, в котором в таблице 1, указан параметр b – это и есть размер уголка, а параметр t – толщина уголка. Для примера, уголок 50х50х5 – находим параметр b со значением 50 мм и значение толщины t равное 5 мм и в самом последнем столбике этой таблицы масса уголка 50х50х5 длиной в 1 м составляет 3,77 кг.

Если же требуется найти вес уголка 50х50х5 длиной L=200 мм, что составляет 0,2 м при переводе из мм в м, то получаем:

3,77 кг * 0,2 м = 0,754 кг.

Аналогично, можно посчитать и заполнить вес уголков, для всей таблицы спецификации.

Еще скажу пару слов, про прокат для стальных конструкций. Класс прочности стали по ГОСТ 27772-2015 для данного случая используется С245, про который более подробно почитайте в ГОСТ 27772-2015 Прокат для строительных конструкций. Общие технические условия.

Из подобных уголков возможно даже самому сделать, например, кронштейн для кондиционера или кронштейн для колонок, это выйдет гораздо дешевле, нежели покупать кронштейн настенный. Будет нечто подобное уголок кронштейн.

Самоанкерующийся болт для крепления кронштейна для труб

Болт самоанкерующийся распорный — БСР имеет свой стандарт ГОСТ 28778-90 Болты самоанкерующиеся распорные. В ГОСТ всего 8 типоразмеров БСР от М6х65, до М24х300. В данном примере используется самоанкерующийся болт М12х110 с заклинивающим элементом (ЗЭ) исполнения УЗ, которое применяется для фундаментных болтов. М12 значит, что номинальный диаметр резьбы составляет 12мм, а 110 – это длина болта (L), а длина заклинивающего элемента 75мм. Все размеры даны в этом ГОСТ, включая и вес болтов 1000 шт. Такие вот болты для крепления кронштейна довольно популярные.

Сталь листовая ГОСТ 19903-2015 для изготовления кронштейна для труб

Для данного кронштейна используются 2 стальных листа толщиной оба по 5 мм и размерами 250х400 и 150х150 мм с классом прочности стали С245. Что еще добавить, они свариваются к уголкам, как это видно по чертежу.

Надеюсь, что статья вышла интересной и познавательной. И вы самостоятельно уже узнали, сколько весит уголок 75х75х5 1 метр в длину.

Данных материалов вполне достаточно, чтобы сделать кронштейн для крепления труб.

Технические характеристики и требования к кронштейнам для крепления труб

Когда речь идет о технических характеристиках и требованиях к кронштейнам для крепления труб, обычно учитывают следующие аспекты:

1. Грузоподъемность: Кронштейны должны быть способны выдерживать заранее определенный вес трубы или трубопровода. Это важно, чтобы предотвратить прогибы и деформации конструкции под весом труб.

2. Диаметр трубы: Кронштейны должны соответствовать диаметру трубы, для которой они предназначены. Различные диаметры требуют различных размеров и конструкций кронштейнов.

3. Материал и покрытие: В зависимости от условий эксплуатации, кронштейны могут быть изготовлены из оцинкованной стали, нержавеющей стали, алюминия или других материалов. Поверхностное покрытие также важно для защиты от коррозии и агрессивных сред.

4. Уровень безопасности: Кронштейны должны соответствовать требованиям безопасности и нормативам для монтажа крепежных элементов, особенно в случае трубопроводов, перевозящих опасные или дорогостоящие материалы.

5. Устойчивость к воздействию окружающей среды: В зависимости от условий, в которых будут эксплуатироваться трубы, кронштейны должны быть устойчивы к воздействию влаги, ультрафиолетового излучения, агрессивных сред и других факторов окружающей среды.

6. Регулировка и адаптация: В некоторых случаях кронштейны должны предоставлять возможность для регулировки и адаптации, чтобы учесть особенности конкретного монтажного места.

Обеспечение соответствия указанным выше техническим характеристикам и требованиям позволит установить надежную и безопасную систему крепления трубопроводов.

Особенности монтажа и регулировки кронштейнов для крепления трубы

Монтаж и регулировка кронштейнов для крепления трубы имеют свои особенности и требуют тщательного выполнения. Вот несколько ключевых особенностей монтажа и регулировки кронштейнов:

1. Точное расположение: Перед установкой кронштейна необходимо точно определить его расположение в соответствии с проектной и технической документацией. Это обеспечит правильное функционирование трубопровода и предотвратит его повреждения.

2. Контроль крепления: Важно убедиться, что кронштейны крепятся к прочной и надежной основе. В случае крепления к стене, необходимо учитывать материал стены и использовать подходящие крепежные элементы (глухари, анкеры и т.д.).

3. Выравнивание и регулировка: После установки необходимо произвести выравнивание и регулировку кронштейнов для обеспечения правильной геометрии трубопровода. Это особенно важно в системах, где необходимо поддерживать определенный уклон или обеспечить герметичное соединение.

4. Использование прокладочных материалов: При необходимости для компенсации неровностей поверхности или подшипниковых плиток требуется применение прокладочных материалов, таких как резиновые уплотнения или антивибрационные прокладки.

5. Контроль за затяжкой крепежных элементов: Важно контролировать усилие затяжки болтов, гаек и других крепежных элементов, чтобы обеспечить надежное крепление без перекручивания или повреждения крепежных деталей.

Правильный монтаж и регулировка кронштейнов с учетом указанных особенностей помогут обеспечить надежную поддержку трубопроводов, повысить безопасность и предотвратить преждевременный износ или поломку конструкции.

Применение кронштейнов под трубу в различных условиях эксплуатации

Применение кронштейнов под трубу может различаться в зависимости от условий эксплуатации. Вот несколько основных сценариев использования кронштейнов для крепления труб в различных условиях:

1. Внутри помещений: Кронштейны для труб, устанавливаемые внутри зданий или сооружений, должны быть устойчивы к воздействию окружающей среды внутри помещений, такой как влажность, температурные изменения и возможные механические воздействия. Они также должны обеспечивать надежное крепление труб в соответствии с требованиями пожарной безопасности и санитарными нормами.

2. На открытом воздухе: В случае эксплуатации на открытом воздухе, кронштейны должны быть устойчивы к воздействию атмосферных условий, таким как ультрафиолетовое излучение, осадки, экстремальные температуры и ветровые нагрузки. Они также должны быть защищены от коррозии, если объект находится в агрессивной среде.

3. В условиях повышенной вибрации: В некоторых случаях трубопроводы могут подвергаться интенсивной вибрации, например, вблизи оборудования или при переносе жидкостей под давлением. Кронштейны, применяемые в таких условиях, должны быть специально разработаны для амортизации вибрации, чтобы предотвратить их отрицательное воздействие на трубопроводы и оборудование.

4. Над уровнем земли/воды: В случае, если трубопровод устанавливается над уровнем земли или воды, кронштейны должны обеспечивать необходимую высоту и защиту от агрессивных внешних факторов, таких как влажность, соленость (в случае установки над морской водой) и ультрафиолетовое излучение.

Каждый конкретный случай требует анализа и выбора соответствующих кронштейнов, учитывая условия эксплуатации, тип и материал трубопроводов, наличие дополнительных нагрузок и другие факторы, чтобы обеспечить надежное и безопасное крепление труб.

Функциональные особенности хомутов-кронштейнов для труб

Хомуты-кронштейны для труб имеют ряд функциональных особенностей, которые делают их удобными и эффективными в использовании. Вот несколько из них:

1. Крепление трубопроводов: Основная функция хомутов-кронштейнов — обеспечение прочного и надежного крепления трубопроводов, предотвращая их падение, деформацию и прогибы.

2. Регулировка и установка: Некоторые хомуты-кронштейны обладают возможностью регулировки, что позволяет устанавливать их под необходимым углом, обеспечивая правильное положение трубы и соответствие требованиям проекта.

3. Амортизация вибрации: Некоторые модели хомутов-кронштейнов спроектированы с учетом амортизации вибрации, что позволяет снизить воздействие вибрации на трубопроводы, предотвращая их повреждения.

4. Защита от коррозии: Хомуты-кронштейны могут иметь антикоррозийное покрытие или быть изготовлены из материалов, устойчивых к коррозии, что обеспечивает долгий срок службы в агрессивных средах.

5. Гибкость по диаметру: Некоторые модели хомутов-кронштейнов предоставляют гибкость по диаметру, что позволяет использовать их для крепления труб различных диаметров, что упрощает подбор и установку.

6. Предотвращение контакта между материалами: В случае необходимости избежать непосредственного контакта между поверхностью трубы и материалом кронштейна (например, при работе с чувствительными к коррозии материалами), некоторые хомуты-кронштейны имеют специальные покрытия или вставки.

Эти особенности делают хомуты-кронштейны важным элементом для обеспечения надежного и безопасного крепления трубопроводов в различных условиях эксплуатации.

Применение и монтаж хомутов-кронштейнов в системах крепления труб

Хомуты-кронштейны широко применяются для крепления трубопроводов в различных системах. Вот некоторые важные моменты, касающиеся их применения и монтажа:

1. Выбор подходящего типа хомута: При выборе хомутов-кронштейнов необходимо учитывать тип трубы (материал, диаметр), окружающую среду (например, наличие агрессивных химических веществ), условия эксплуатации (наружные или внутренние), а также требования к нагрузкам и вибрации.

2. Подготовка крепежных мест: Перед монтажом необходимо подготовить поверхность, к которой будет крепиться хомут-кронштейн. Она должна быть ровной, чистой и готовой к приему крепежных элементов.

3. Размещение кронштейнов: Важно правильно распределить хомуты-кронштейны по длине трубопровода с учетом нагрузок, которые они будут нести. Это обеспечит равномерное распределение нагрузки и предотвратит деформацию трубопровода.

4. Установка и затяжка крепежных элементов: При установке необходимо правильно затягивать болты, гайки или другие крепежные элементы, чтобы обеспечить надежное крепление хомута-кронштейна. Однако избегайте излишнего затяжки, чтобы не повредить трубопровод.

5. Регулировка и проверка: В случае необходимости хомуты-кронштейны должны быть правильно отрегулированы, чтобы обеспечить необходимое положение и поддержку трубопровода. После установки осуществляется проверка на предмет правильной фиксации и отсутствия деформаций трубопровода.

6. Соблюдение норм и стандартов: При монтаже необходимо соблюдать соответствующие нормативные требования и стандарты по установке хомутов-кронштейнов, чтобы обеспечить безопасность и надежность трубопроводов.

Эти шаги помогут обеспечить правильное применение и монтаж хомутов-кронштейнов в системах крепления трубопроводов, что в свою очередь обеспечит надежное и безопасное функционирование всей системы.

Требования к крепежу для стальных труб и особенности выбора кронштейнов для стальных труб

Для крепления стальных труб требуется учитывать ряд особых требований и особенностей выбора кронштейнов. Вот некоторые из них:

1. Нагрузки и условия эксплуатации: При выборе крепежа для стальных труб необходимо учитывать нагрузки, которые будут на них действовать, а также условия эксплуатации — внутренние или внешние, агрессивная среда, вибрация и т.д.

2. Материал и исполнение: Крепежные элементы должны быть изготовлены из материалов, обладающих высокой прочностью, устойчивостью к коррозии, агрессивным средам или высоким температурам в зависимости от условий эксплуатации. Также важно учитывать возможность регулировки и гибкость в установке.

3. Поддержка и подвижность: Крепеж должен обеспечивать поддержку трубы, но при этом не должен препятствовать ее растяжению или сжатию, особенно при изменении температуры или других внешних воздействиях, чтобы предотвратить повреждения трубы.

4. Установка и регулировка: Кронштейны должны обеспечивать возможность регулировки, чтобы учесть различные параметры трубопровода и условия окружающей среды. Гибкость в установке особенно важна для обеспечения правильного выравнивания и установки труб.

5. Соответствие нормативам и стандартам: При выборе крепежа необходимо убедиться, что он соответствует предъявляемым нормативам и стандартам безопасности, прочности и эффективности.

6. Амортизация и защита от вибрации: В случае, если трубопровод подвержен интенсивной вибрации, необходимо выбирать крепеж, который способен амортизировать эти воздействия, чтобы предотвратить повреждения трубы и снизить вероятность отказов в системе.

Выбор подходящих кронштейнов для стальных труб должен быть согласован с конкретными потребностями системы, условиями эксплуатации и требованиями безопасности и эффективности.

[yandex1]

Технологии защиты от коррозии и устойчивости к эксплуатационным нагрузкам кронштейна для труб

Существует несколько технологий защиты от коррозии и устойчивости к эксплуатационным нагрузкам для кронштейнов труб, включая следующие:

1. Антикоррозионные покрытия: Кронштейны могут быть покрыты специальными антикоррозионными составами, такими как цинковые, алюминиевые или органические покрытия, которые защищают их от коррозии в агрессивных средах.

2. Горячее цинкование: Этот метод включает погружение стальных кронштейнов в расплавленный цинк, образуя на их поверхности защитное покрытие, что делает их более устойчивыми к коррозии и воздействию окружающей среды.

3. Использование нержавеющей стали: Кронштейны изготовленные из нержавеющей стали (например, марки стали 304 или 316) обладают повышенной устойчивостью к коррозии и агрессивным средам.

4. Повышенная прочность и конструктивные особенности: Для повышения устойчивости к эксплуатационным нагрузкам кронштейны могут быть разработаны с использованием более прочных материалов или специальных конструктивных особенностей, таких как усиленные элементы или амортизационные вставки.

5. Полимерные покрытия: Кронштейны могут быть покрыты полимерными материалами, обладающими высокой устойчивостью к коррозии, а также обеспечивающими дополнительную защиту от механических повреждений.

6. Поверхностные обработки: Технологии обработки поверхности, такие как пескоструйная очистка или фосфатирование, могут быть использованы для подготовки поверхности к нанесению защитных покрытий и повышения адгезии.

Выбор конкретной технологии зависит от условий эксплуатации, требований по защите от коррозии и эксплуатационным нагрузкам, а также бюджетных ограничений и стандартов безопасности.

Компании по производству кронштейнов

Существует много компаний, которые производят кронштейны для труб. Некоторые из них:

    1. Unistrut — производитель металлических кронштейнов и систем крепления труб.
    2. B-Line by Eaton — производитель широкого спектра кронштейнов для труб и кабелей.
    3. Hilti — компания, специализирующаяся на производстве крепежных систем, в том числе кронштейнов для труб.
    4. Walraven — производитель крепежных систем и кронштейнов для труб различных диаметров.
    5. Lindapter — производитель крепежных решений для промышленных конструкций, в том числе кронштейнов для труб.

Это лишь некоторые из многих компаний, которые занимаются производством кронштейнов для труб.

Надеюсь, понятно теперь стало, что же такое кронштейн настенный.

Таким образом, правильный выбор, установка и эксплуатация кронштейнов и хомутов для труб имеют фундаментальное значение для обеспечения эффективной работы трубопроводов. Понимание особенностей и требований к крепежным элементам, а также использование современных технологий защиты и усиления, позволят обеспечить долговечность, безопасность и надежность инженерных систем. Надеемся, что данная статья поможет вам сделать осознанный выбор и грамотно использовать кронштейны и хомуты, повышая эффективность и надёжность ваших трубопроводов.
